Опис

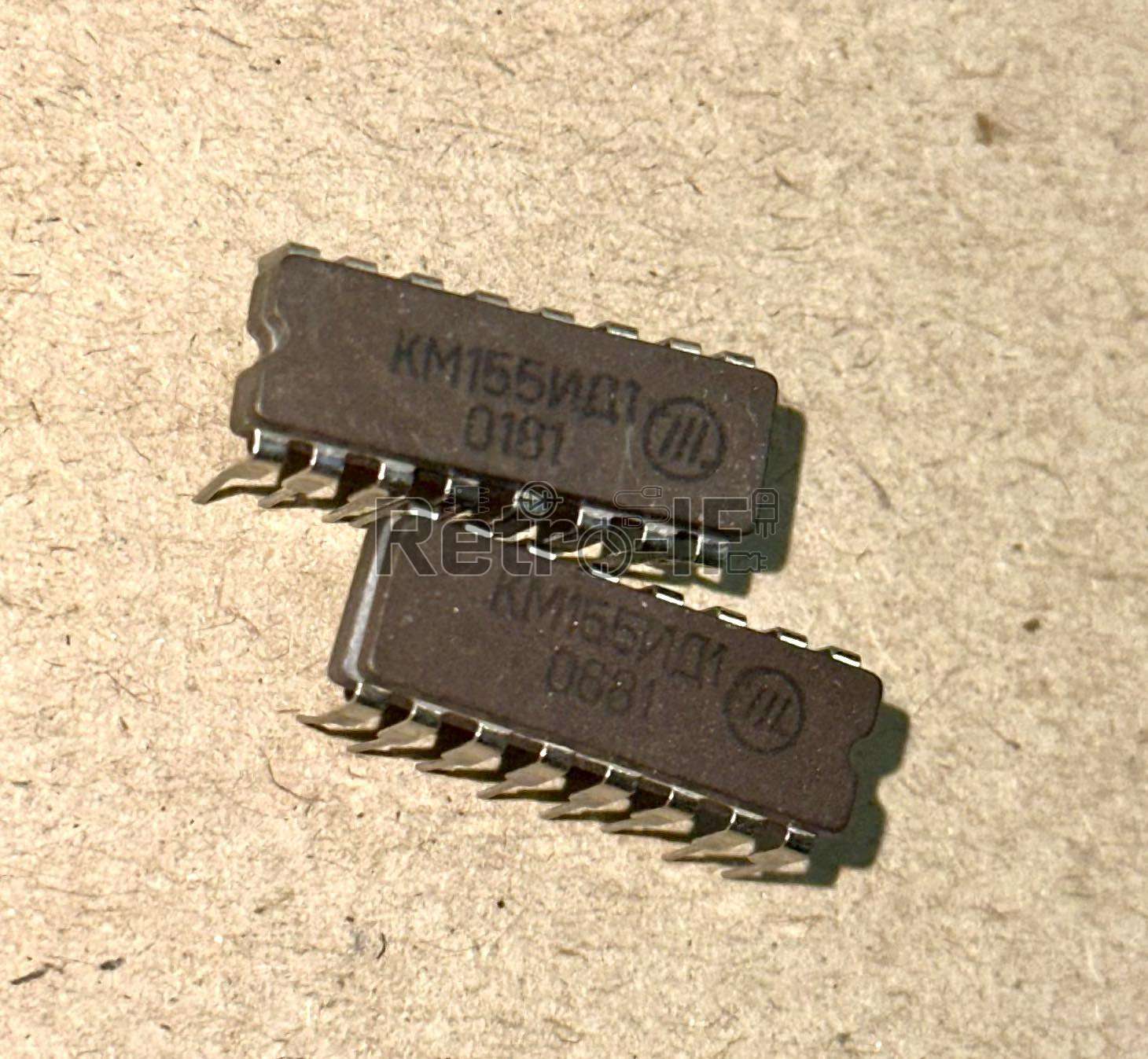

Мікросхеми КМ155ИД1 К155ИД1 є високовольтними дешифраторами управління газорозрядними індикаторами.

Мікросхеми К155ИД1 є високовольтним дешифратором управління газорозрядними індикаторами.
Призначені для перетворення двійково-десяткового коду на десятковий.
Призначені для використання у радіоелектронній апаратурі загального призначення.
Випускаються у 16-вивідному прямокутному пластмасовому корпусі з висновками для монтажу на друковану плату через отвори.
Містять 83 інтегральні елементи.

Зарубіжний аналог: SN74141 Texas Instruments, Inc.

Гранично допустимі режими експлуатації:

– Напруга живлення ………. 4,75 – 5,25 В;
– Вхідна напруга низького рівня ………. < 0,4 В;
– Вхідна напруга високого рівня ………. > 2,4 В;
– Вхідний струм низького рівня……….<16 мА;
– Вихідний струм високого рівня ………. <-0,8 мА;
– Ємність навантаження ………. < 15 пФ;
– Тривалість фронту та зрізу вхідного імпульсу……….<150 нс;
– Температура навколишнього середовища:
– К155 ………. -10 + 70 ° С;
– КМ155 ……… – 45 + 85 °С.
