Лорта 150УМ-204С Усилитель = Амфитон 50УМ-104С

Лорта 150УМ-204С

Лорта 150УМ-204С Стереофонический усилитель мощности Амфитон 50УМ-104-стерео с 1986 года выпускало Львовское ПО имени Ленина.
Усилитель сначала назывался Амфитон-002 и входил в комплект с предварительным усилителем Амфитон-003. Затем усилитель стал называться Амфитон УМ-002С, а предварительный Амфитон УП-003С.


Оба усилителя были выпущены опытной серией в 1982 году, но серийно стали выпускаться с 1986 года, причём предварительный остался с тем же наименованием, а усилитель был переработан, понижен в классе и стал называться как Амфитон 50УМ-104С. Усилитель 1-й группы сложности Амфитон 50УМ-104-стерео(Лорта 150УМ-204С) предназначен для высококачественного усиления фонограмм и рассчитан на совместную работу с предварительным усилителем.


В услителеи есть регуляторы уровня сигнала; дискретные регуляторы громкости с возможностью переключения глубины тонкомпенсации и её отключение; индикаторы уровня выходного сигнала каждого канала; электронная защита от короткого замыкания в цепях нагрузки; автоотключение АС при неисправности; возможность подключения второго комплекта АС и стереофонических телефонов.

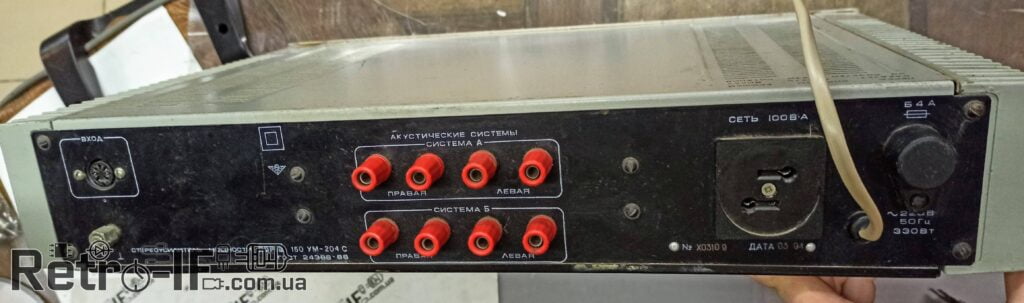

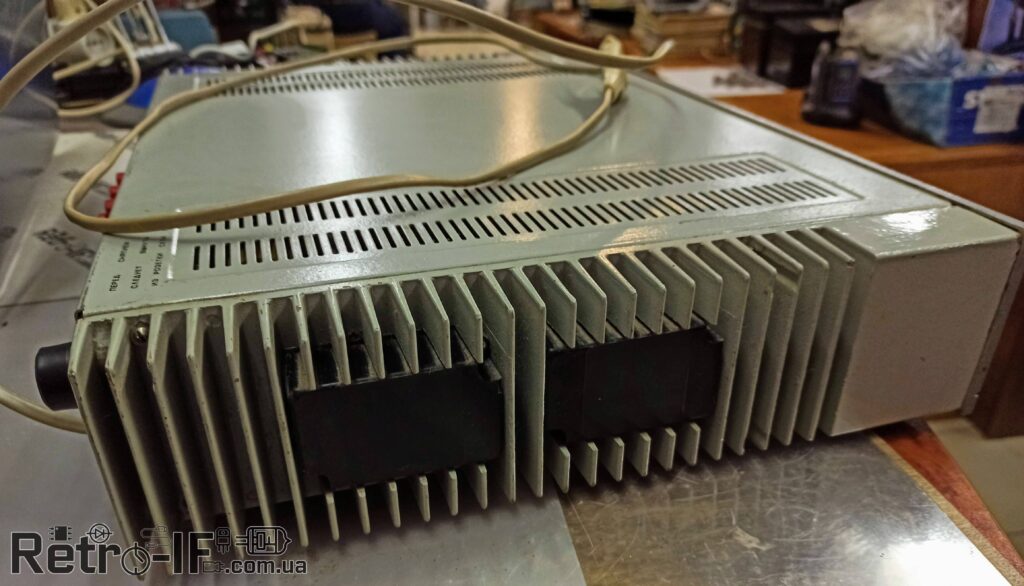

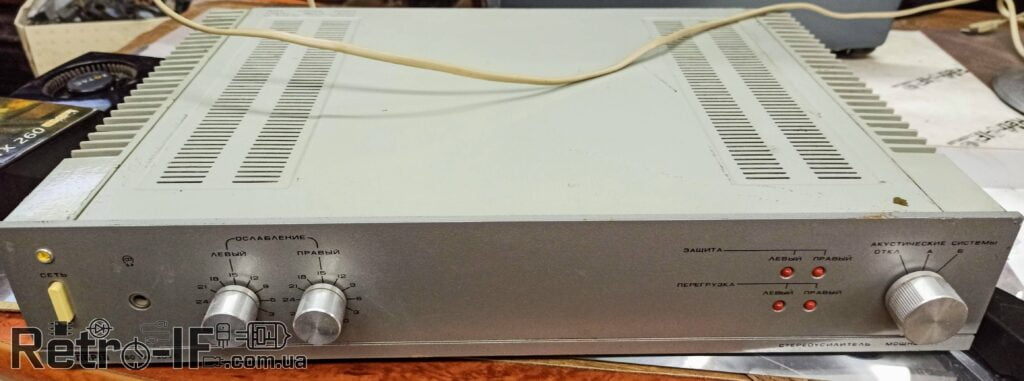

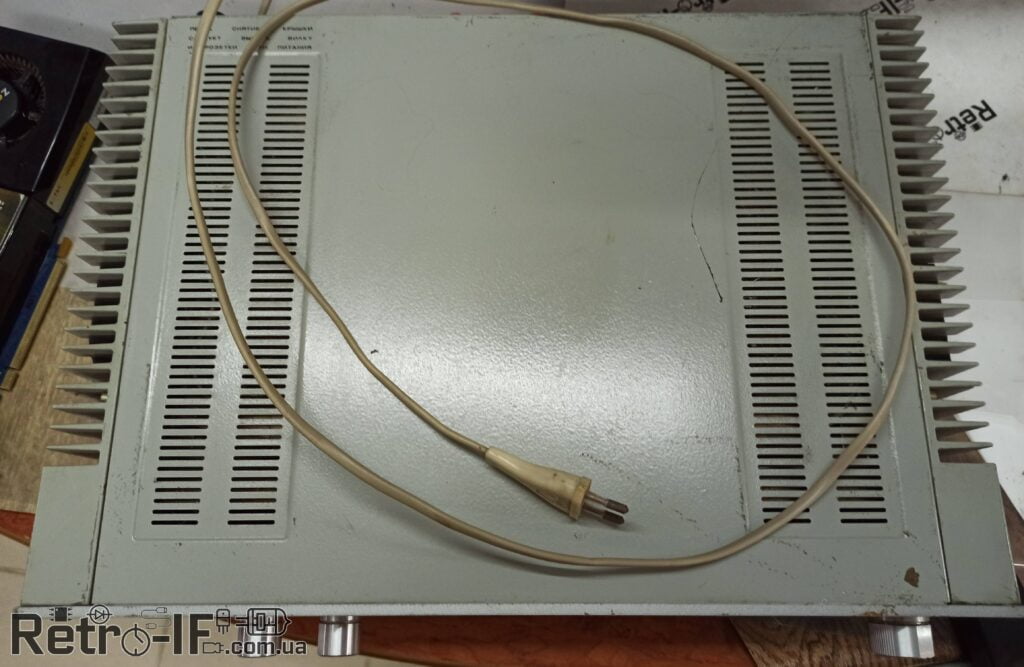

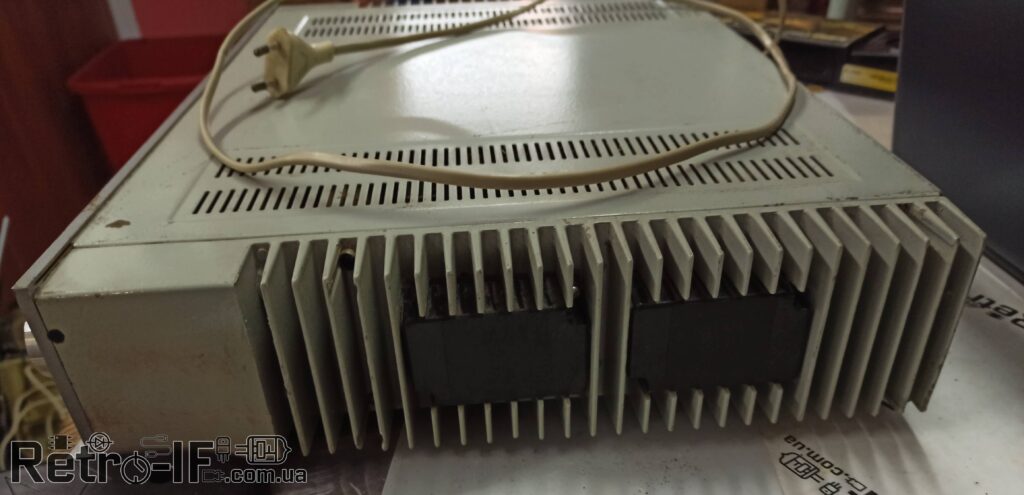

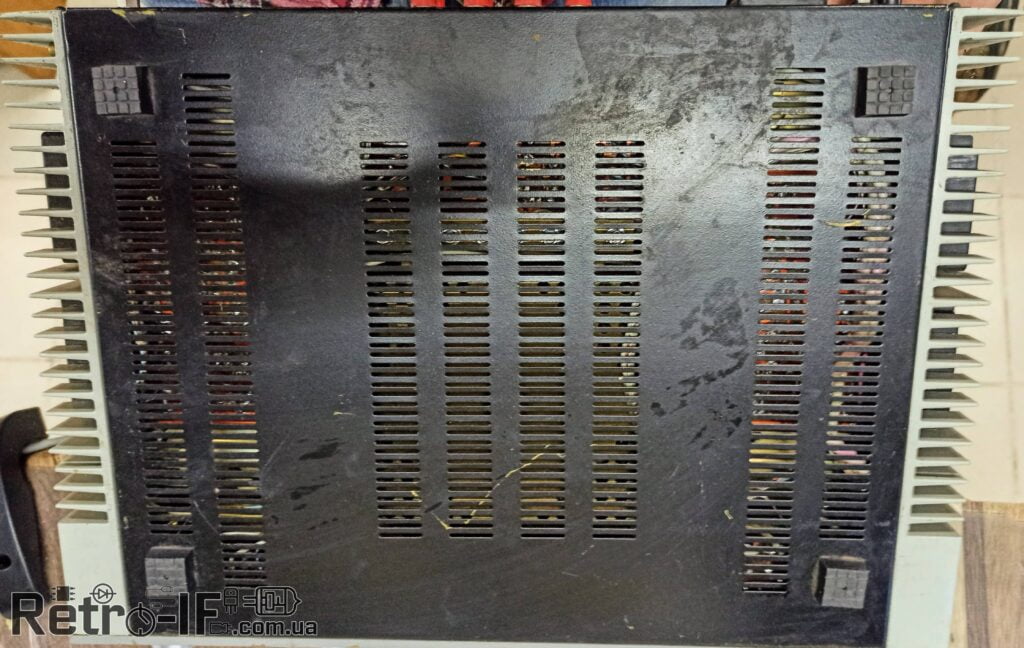

Внешний вид усилителя

Основные технические характеристики усилителя:

Пиковая выходная мощность(при коэффициенте гармоник 10%), не более2х90Вт.
Номинальная выходная мощность на нагрузке 4 Ом, не менее – 2х50 Вт.
Диапазон воспроизводимых частот : 20-25000 Гц.
Допускаемые отклонения АЧХ в диапазоне воспроизводимых частот относительно уровня сигнала на частоте 1000 Гц, не более +|- 0,4дБ.
Рассогласование каналов по усилению в диапазоне частот 250—6300 Гц, не более – 0.5дБ.
Коэффициент интермодуляционных искажений, не более – 0,12%.
Коэффициент гармоник в диапазоне частот от 40 до 16000 Гц, не более – 0,07%.
Коэффициент искажений: 0,12%.
Отношение сигнал/взвешенный шум: 100 дБ.
Потребляемая мощность: 130 Вт.
Габариты усилителя: 46х9.1х36.3см.
Масса: 10 кг.

Переходное затухание между стереоканалами, не менее, на частотах:
1000 Гц – 66 дБ, а от 250 до 10000 Гц – 60 дБ.
Отношение сигнал/фон, не менее – 87 дБ.
Минимальная ЭДС источника сигнала, соответствующая номинальному напряжению на выходе при установке регуляторов уровня на максимум – 1—0,2 В.
Действие регуляторов ОСЛАБЛЕНИЕ:
диапазон регулирования от 0 до минус 30 дБ
отклонение характеристик регуляторов от оцифрованных значений шкал, дБ +/- 0,8 дБ.
Сопротивление входа – 47+4,7 кОм.
Коэффициент демпфирования в диапазоне воспроизводимых частот, не менее 30.
Номинальная выходная мощность на выходе для телефонов, не более – 0.1 Вт.

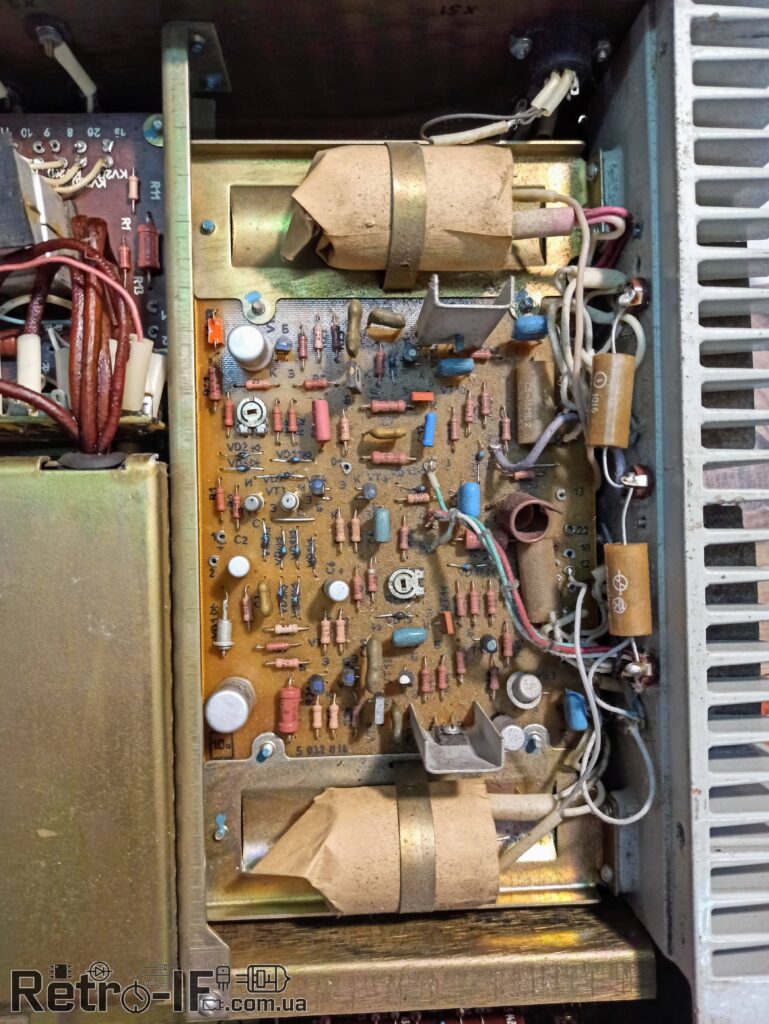

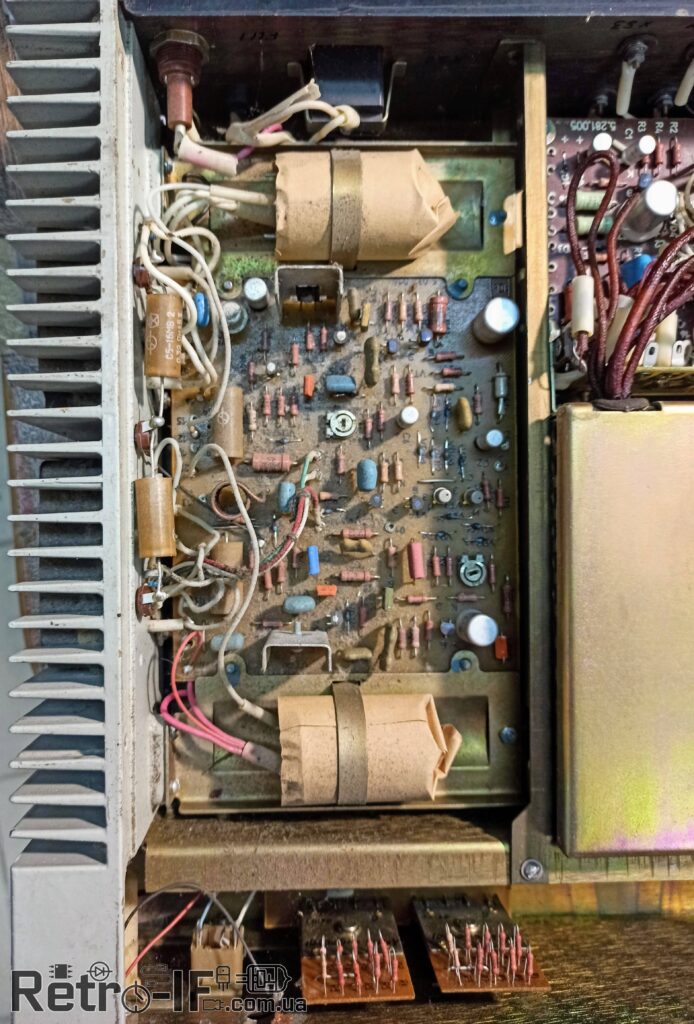

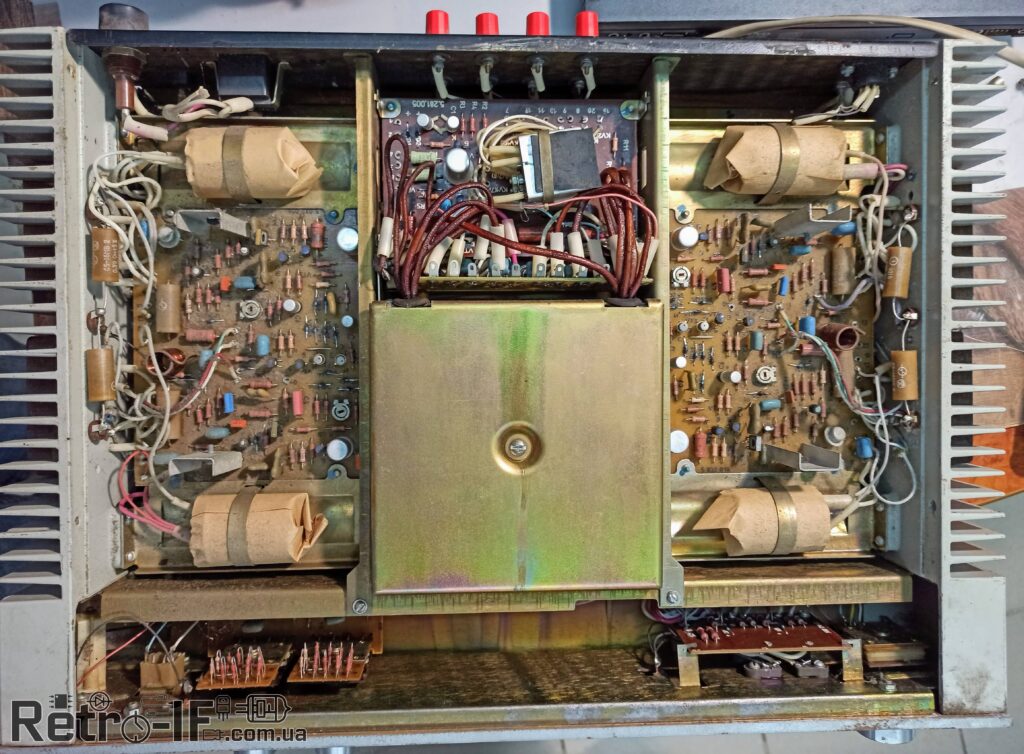

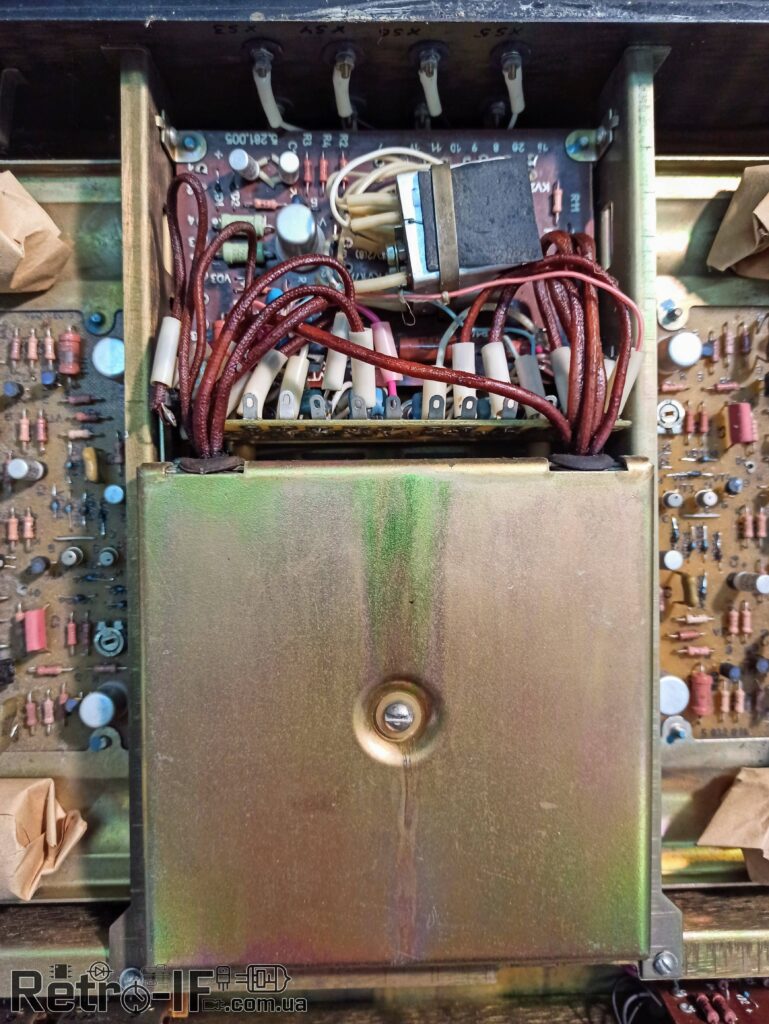

Фото плат внутри усилителя

Краткое описание усилителя

Усилитель первой группы сложности соответствует требованиям ГОСТ 24388-83 технических условий 2.032.010 ТУ, предназначен для высококачественного усиления стереофонических сигналов от источников звуковых программ с выходным напряжением порядка 1в до значения, обеспечивающего выходную мощность 50 Вт в каждом канале на нагрузке 4 Ом, и рассчитан на совместную работу с усилителями входным или предварительным, эквалайзером отечественного или зарубежного производства. Усилитель может эксплуатироваться с акустическими системами отечественного или зарубежного производства, имеющими паспортную мощность не менее 90 Вт.


В состав усилителя входят:
1) два оконечных усилителя, обеспечивающих усиление сигналов до мощности 50 Вт в каждом канале;
2) фильтр нижних частот (на входе усилителей оконечных), обеспечивающий ограничение высокочастотных составляющих сигнала (выше 100 кГц);
3) узел защиты, обеспечивающий защиту усилителя от перегрузки и короткого замыкания на выходе;
4) узел индикации перегрузки, обеспечивающий индикацию перегрузки выхода каждого канала;
5) блок питания.


В усилителе предусмотрены следующие функциональные возможности:
– независимая дискретная регулировка уровня выходного сигнала в каждом канале с дискретностью 3 дБ;
– светодиодная индикация перегрузки выхода каждого канала; светодиодная индикация срабатывания защиты каждого канала;
– подключение второго комплекта АС;
– отключение AC;
– выход для подключения телефонов;
– защита АС от перегрузки постоянным током при внезапном выходе усилителя из строя и защита усилителя от короткого замыкания на выходе;
– сетевая розетка на задней панели усилителя для подключения устройства с потребляемой мощностью не более 200 В.А.

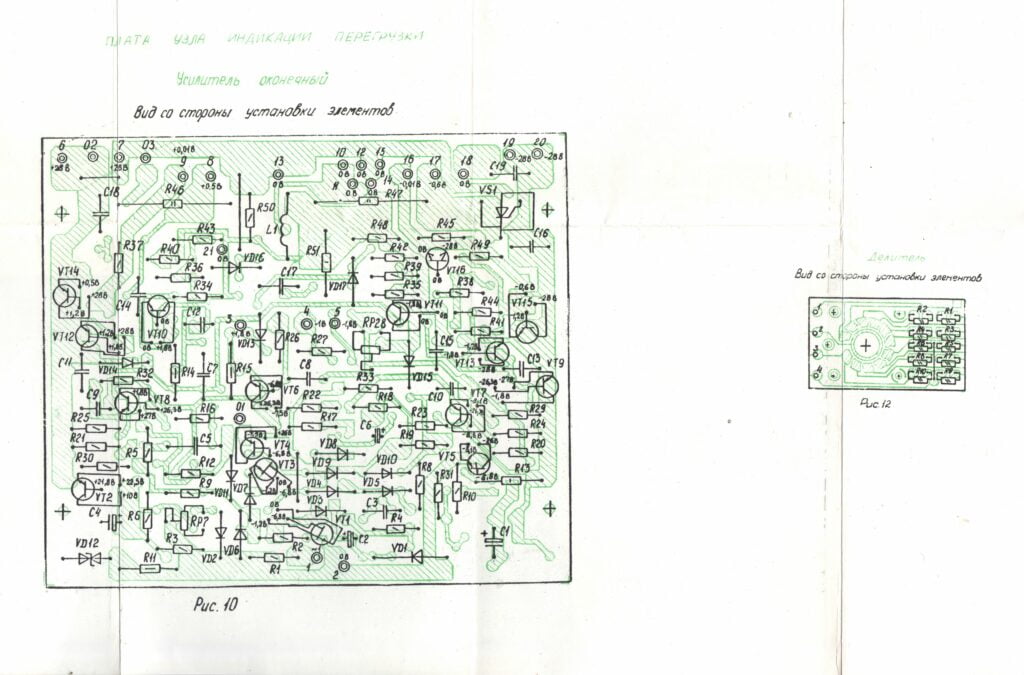

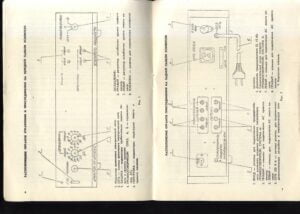

Расположение органов управления и присоединения на усилителе показано на рис. 1, 2. Схема электрическая принципиальная усилителя приведена в приложении 1, электромонтажные чертежи печатных плат — в приложении 2.

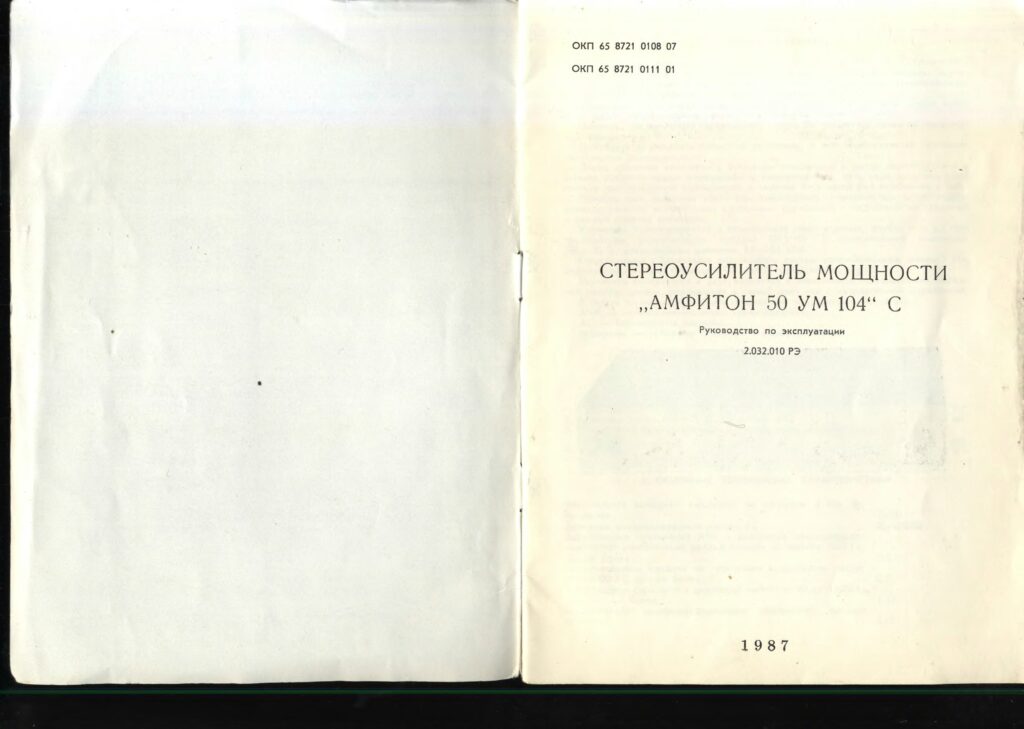

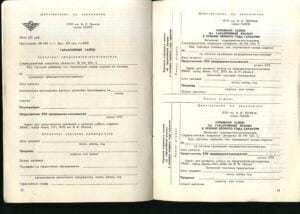

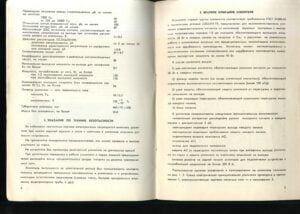

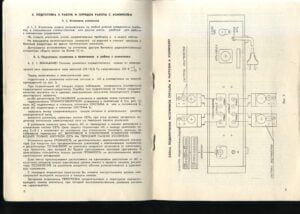

Руководство по эксплуатации Инструкция Усилителя 50УМ-104 = Лорта 150УМ-204С

Схема электрическая принципиальная Схемы Усилителя 50УМ-104 = Лорта 150УМ-204С

Скачать схему усилителя Лорта 150УМ-204С можна здесь.
У нас в магазине был апарат 94года выпуска.
Содержание драгметаллов по фото.
