ТСТ-500 Лорта-САТ 2ГГц Тюнер Сателітний Приймач

лорта ТСТ-500

ТСТ-500 Лорта-САТ Тюнер 2GHz Стерео Сателітний Приймач Позиціонер. Модель ТСТ-500 або TST-500.
Фірма виробник Лорта-САТ(Лорта-РЕА) чи LORTA-SAT. Тюнер Супутникового телебачення.
У нас на зйомці був апарат з Заводським номером 056(Дослідна партія), виробництва 17 квітня 1997року.

Даний тюнер в такій комлектації продається в нашому магазині.
Для покупки, ціни та додаткою інформацією звертайтесь за нашими телефонами(вайбер теж є) чи пишіть на пошту..

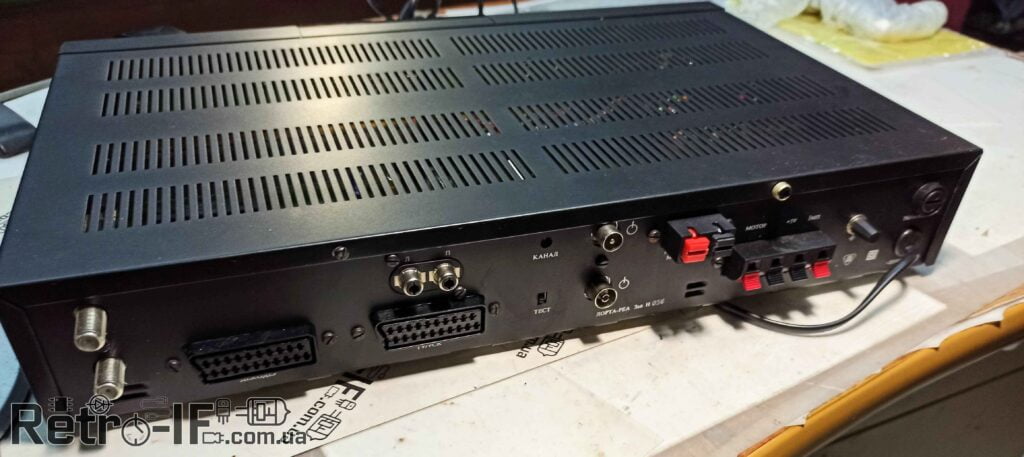

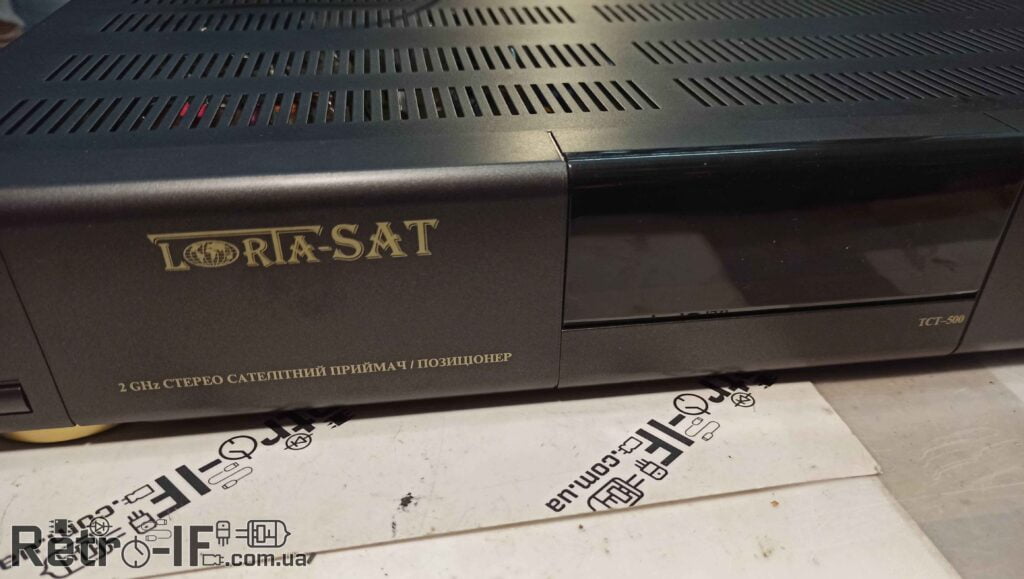

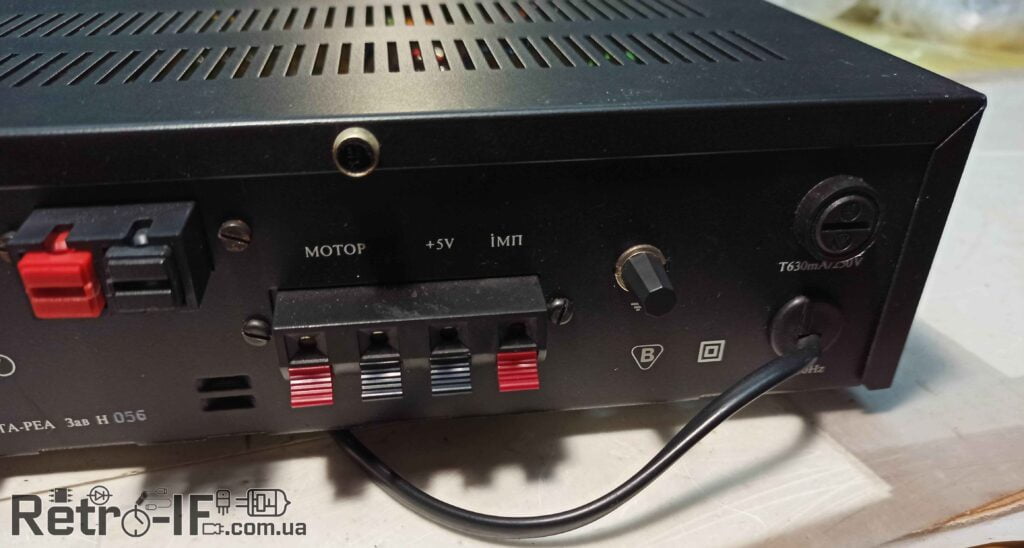

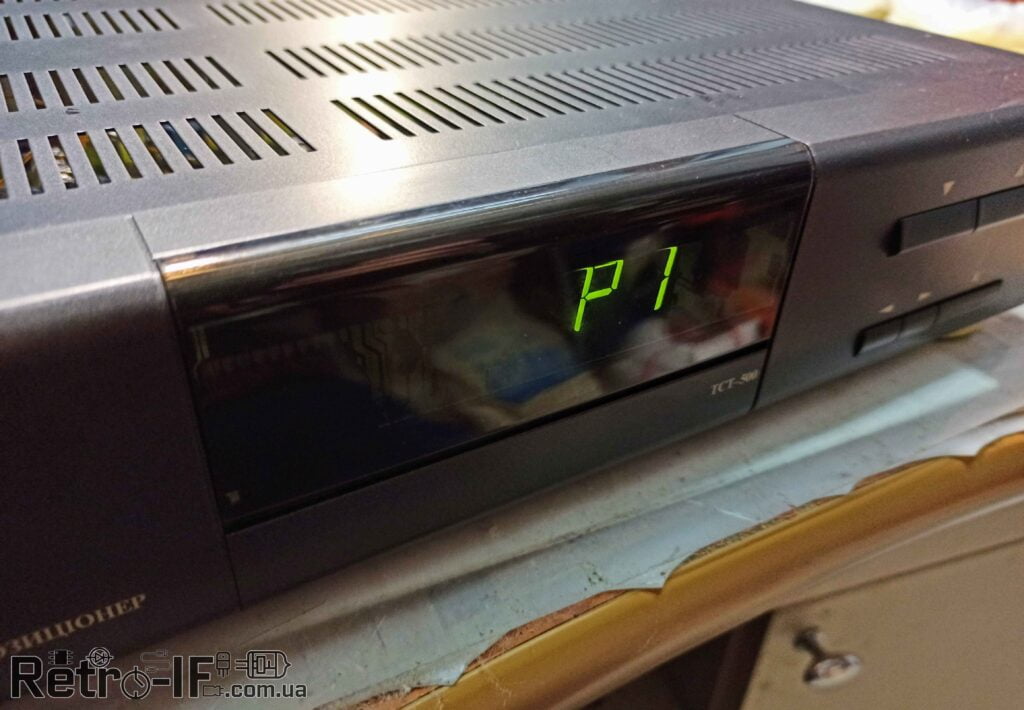

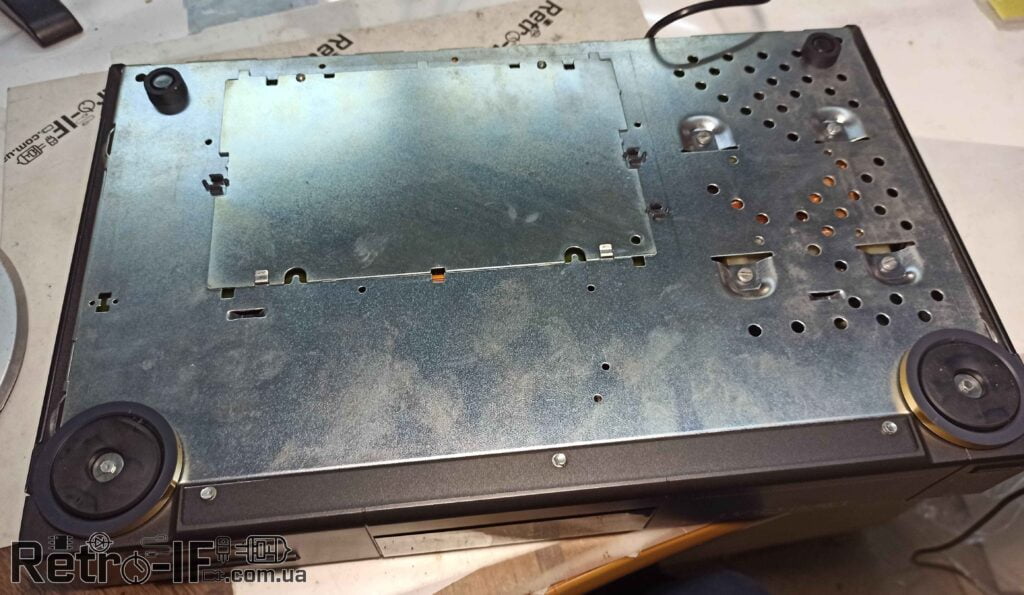

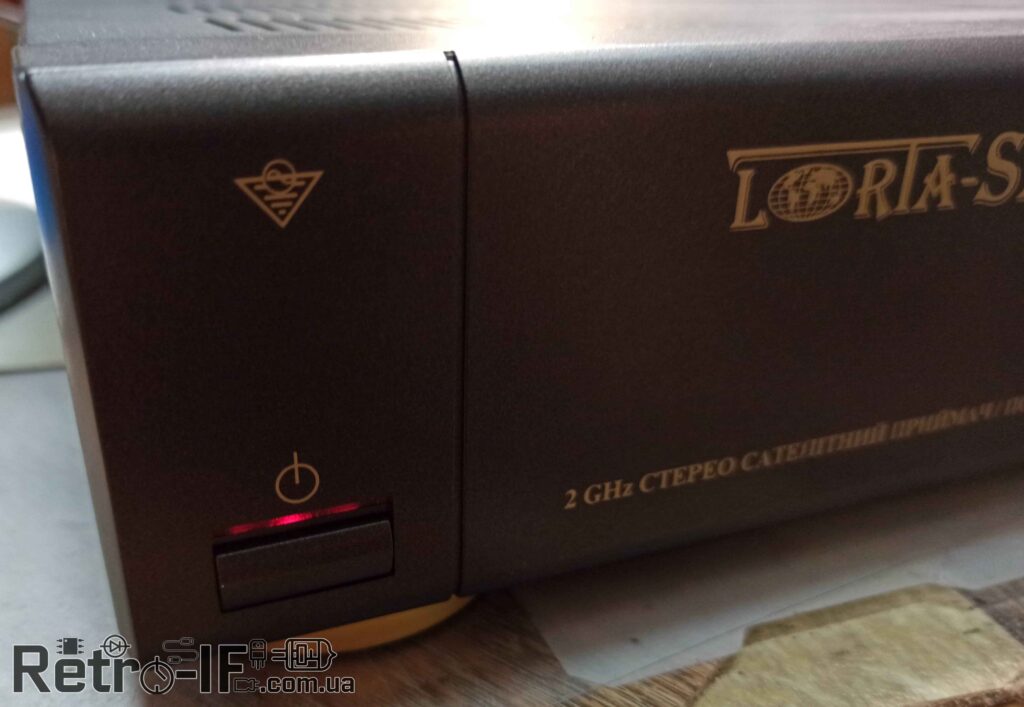

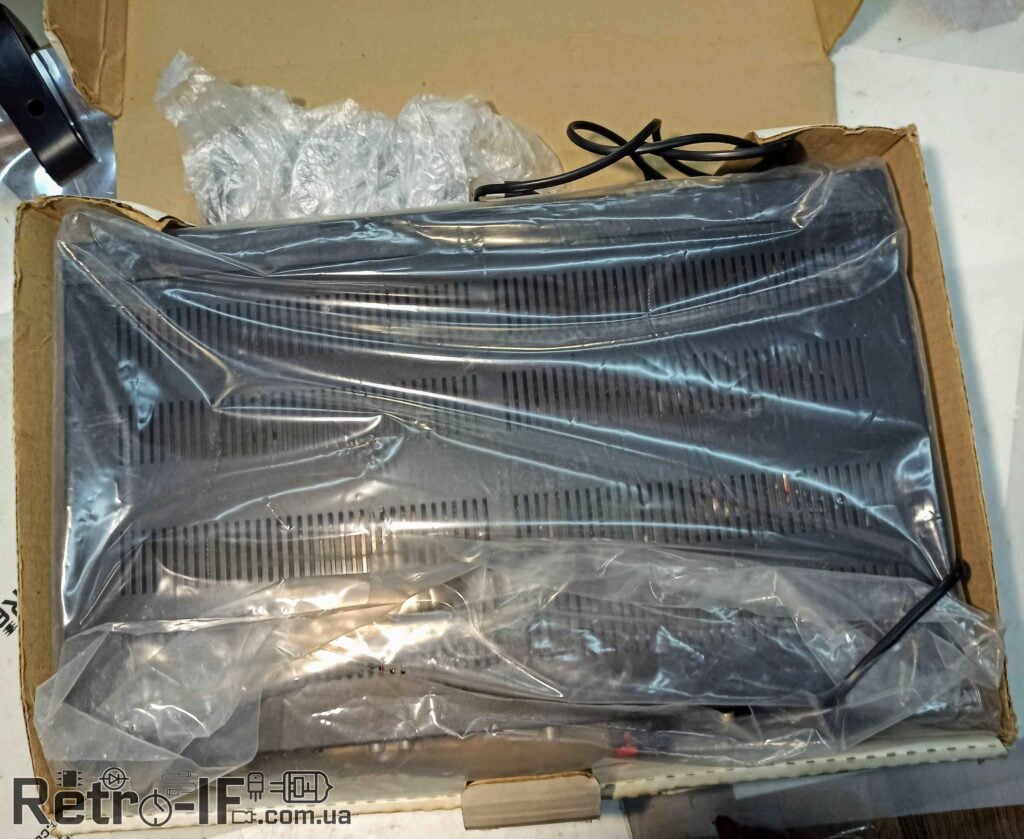

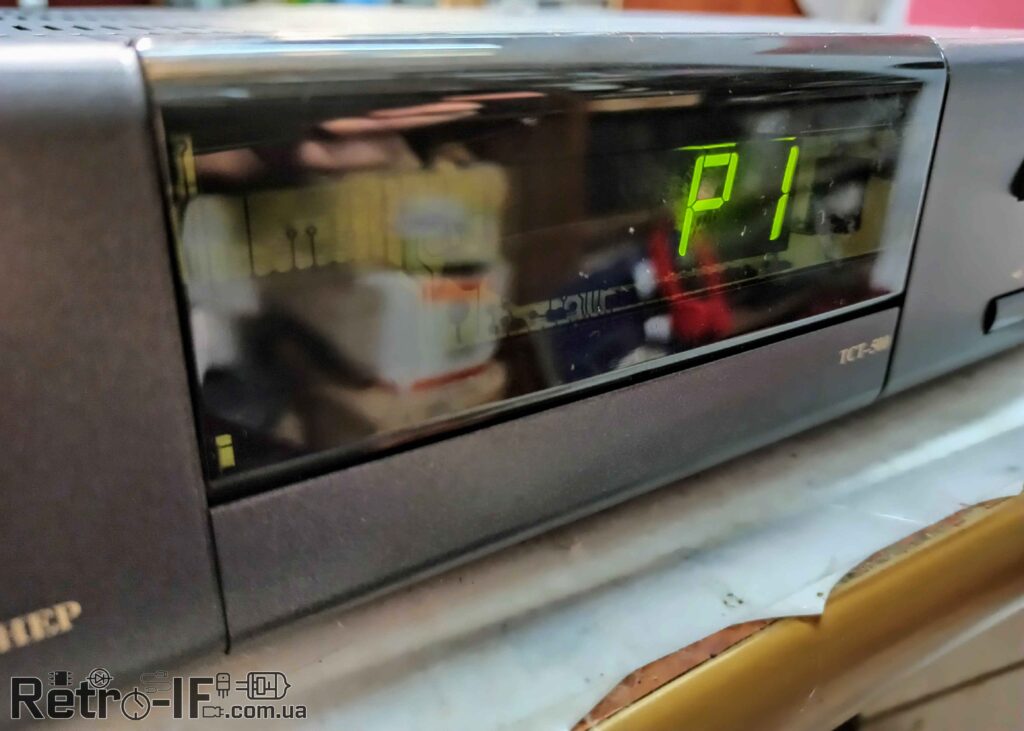

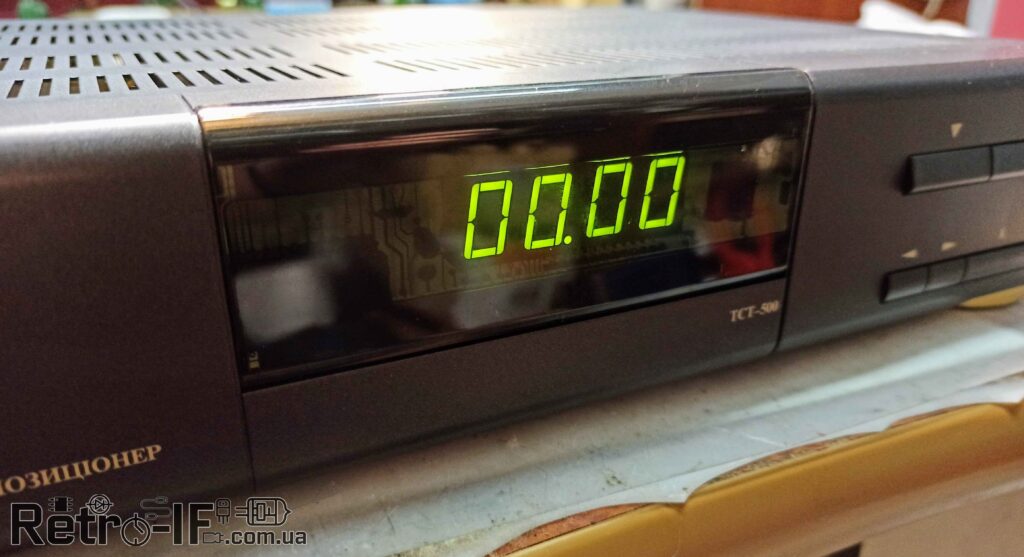

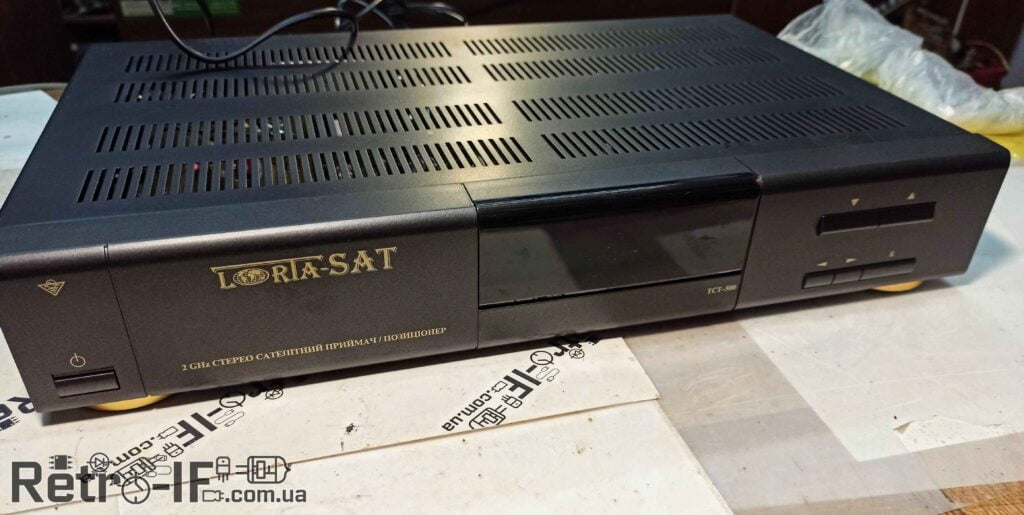

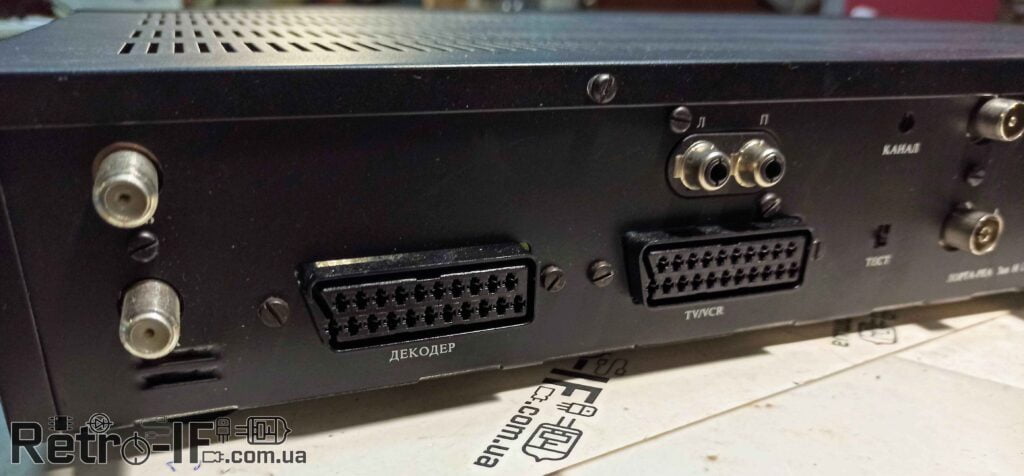

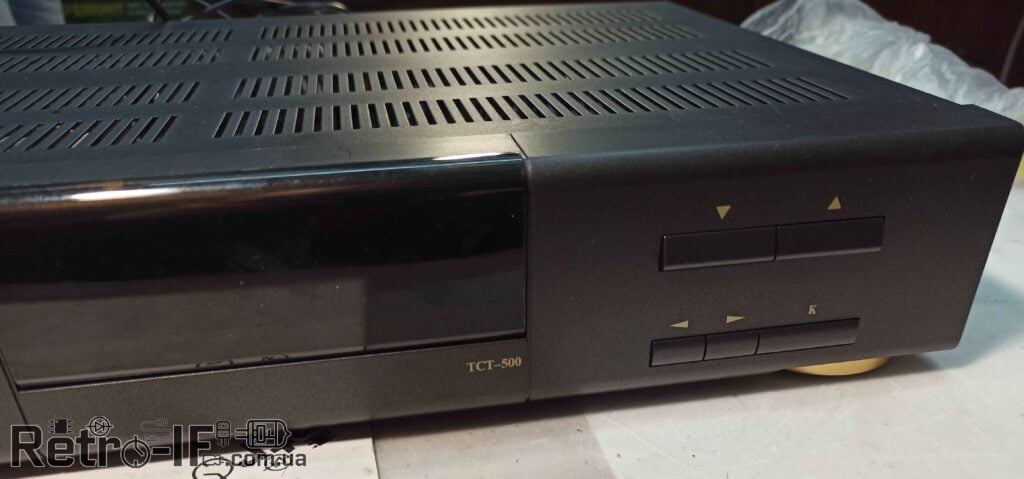

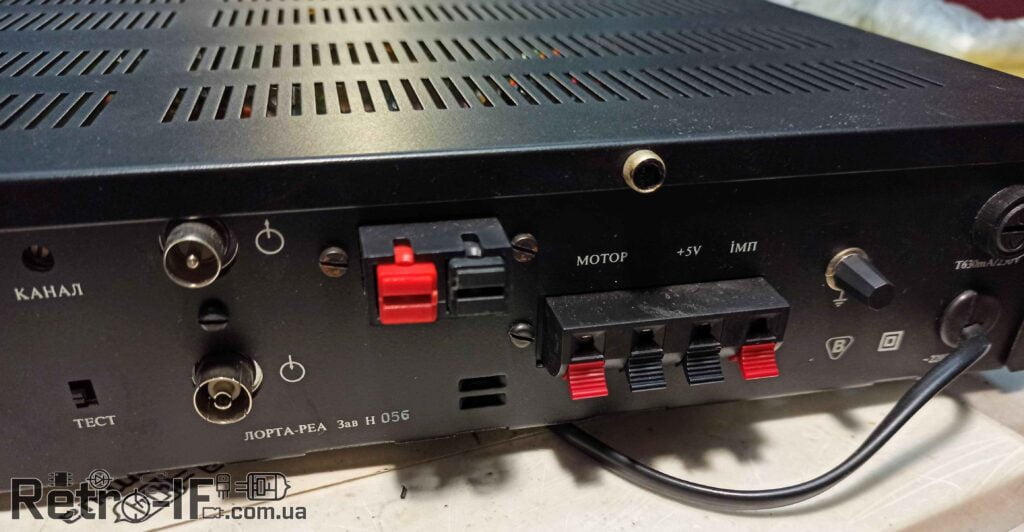

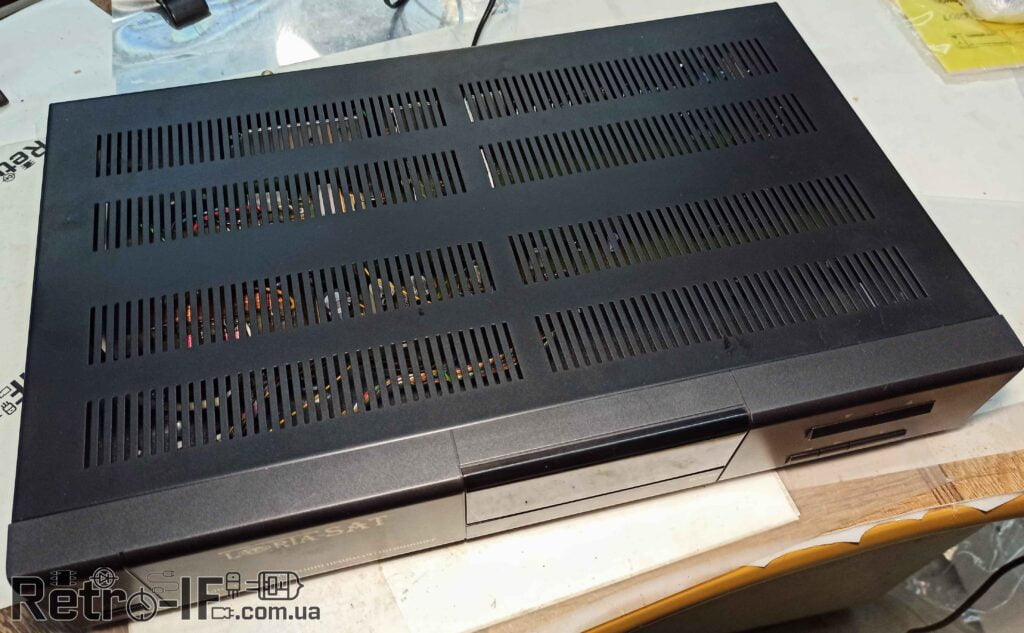

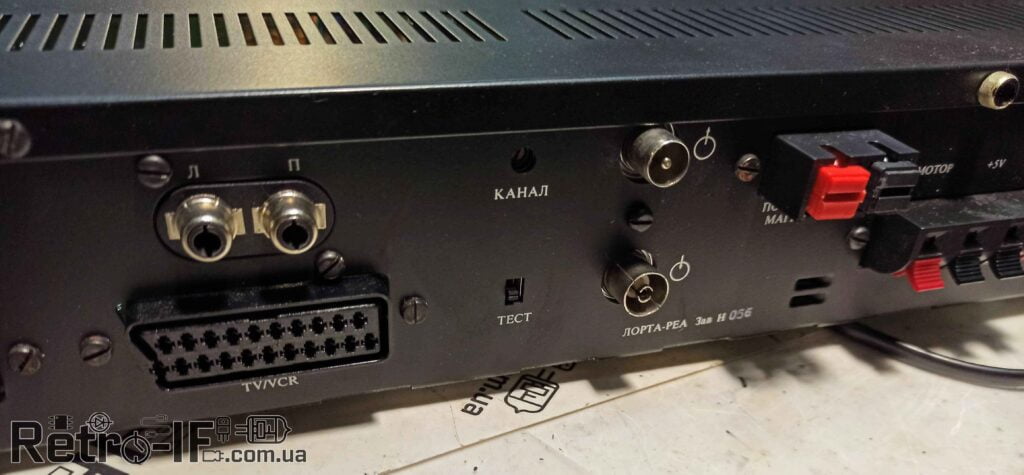

Зовнішній Вигляд Тюнера Спереді Ззаду та Знизу

Поява на українському ринку тюнера TCT-500 – неординарна подія в умовах практично повної зупинки підприємств радіотехнічної промисловості. Тюнери з торговою маркою ЛОРТА (Львівське об’єднання радіотехнічної апаратури) давно відомі як на українському ринку, так і на ринках колишнього Радянського Союзу. Починаючи з 1989 року модель TCT-001 була практично єдиною, яка проводилася серійно (приблизно 5000-6000 штук в рік).
В кінці 1996 року підприємство “CAT-Сервіс-Львів” і завод ЛОРТА розробили і впровадили у виробництво тюнер TCT-500. Це був дуже ризикований хід – відразу впроваджувати новий тюнер на базі сучасних світових технологій, зокрема SMD монтажу. Розробники врахували всі кращі характеристики тюнерів західних виробників, додавши нові, наприклад, можливість прийому телетексту, індикацію рівня сигналу, деякі цікаві структурні прийоми в організаційному меню тюнера.
Меню тюнера передбачає виведення індикації українською мовою, а схемотехнічні рішення дозволяють перейти на будь-яку мову на вимогу замовника.

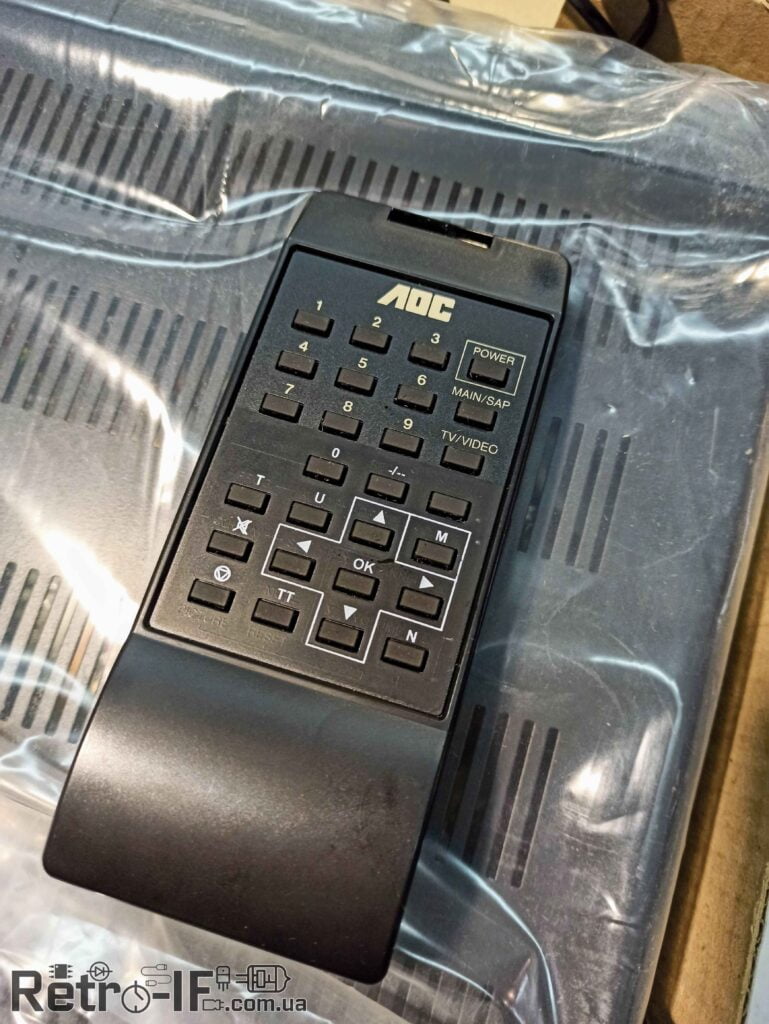

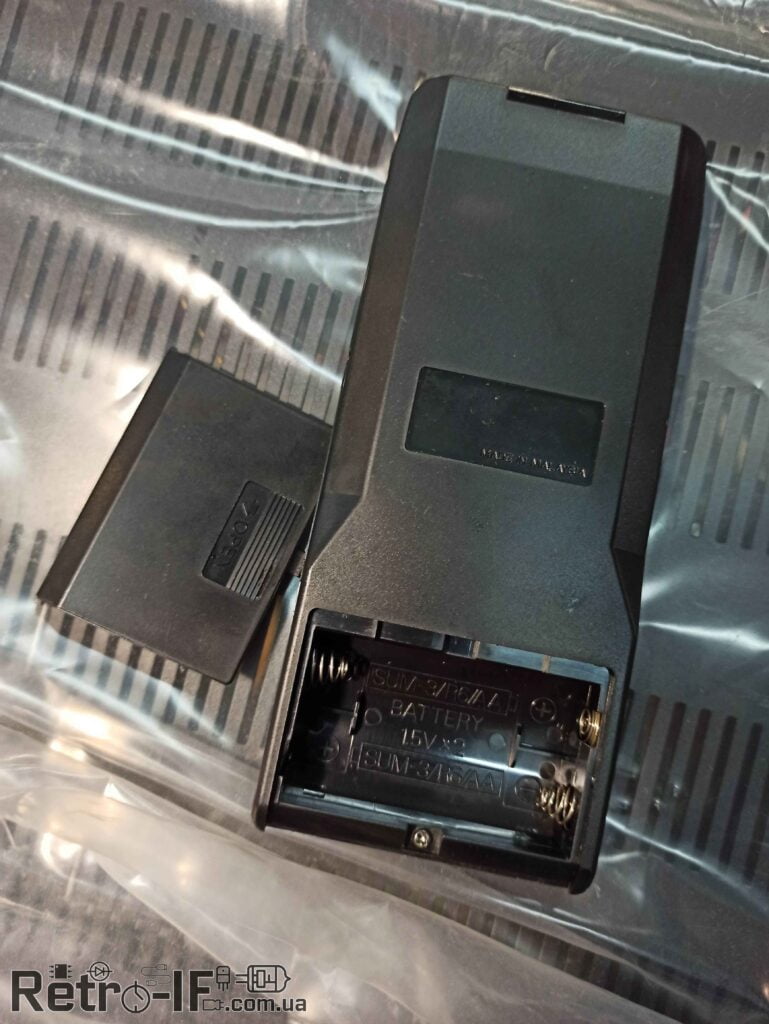

Управляти тюнером TCT-500 можна за допомогою пульта, що працює на ІЧ променях, а модель TCT-500, яка надійде на український ринок найближчим часом, буде мати управління по радіоканалу, що дасть додаткові зручності споживачеві.
УХЛ4.2
ТУ У23958668 001-97.

Тюнер має Скарт, SCART, для підключення TV, VCR чи декодера; меню на екрані телевізора; українську графіку (змінюється на вимогу замовника); робота в С- і Ku- діапазонах; позиціонер; телетекст; два входи; індикацію настройки на максимальний рівень сигналу.
У режимі очікування на табло тюнера відображається поточний час, а в разі використання програми таймера тюнер включиться в зручний для споживача час.
Програмне забезпечення позиціонера дозволяє не проводити додаткове програмування після зникнення напруги мережі в момент руху антени.
Тюнер має програму виробника практично на всі транспондери, прийняті в Європі, а також дозволяє переписувати програми з тюнера на тюнер, що значно скорочує час програмування у фірм, що займаються установкою систем.

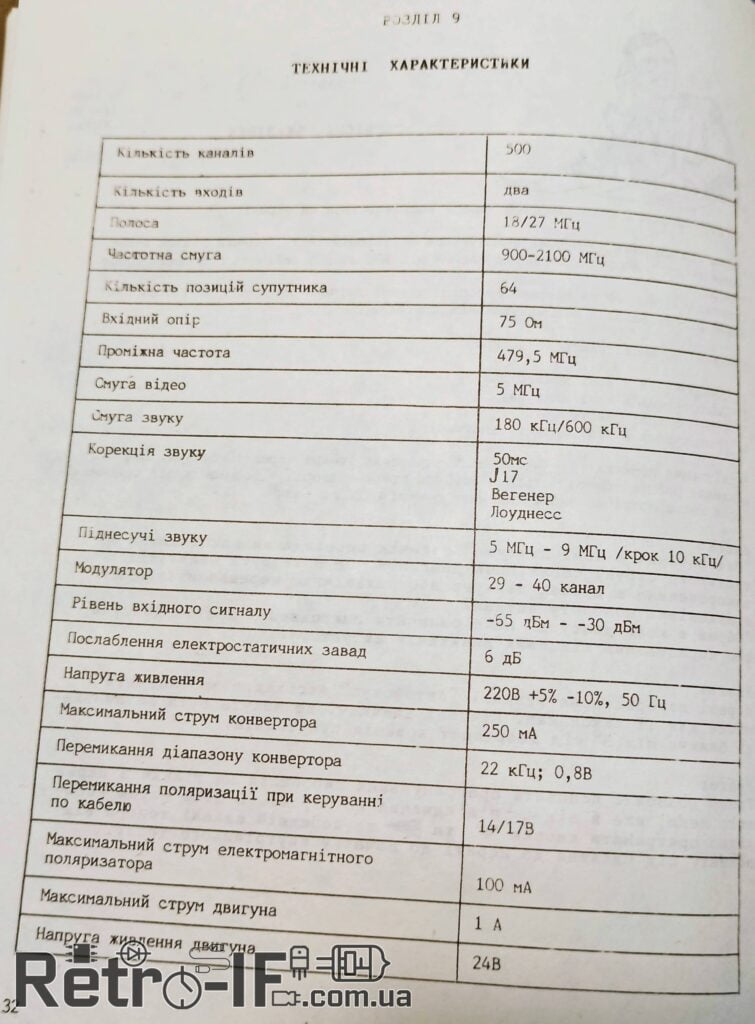

Технічні Характеристики тюнера:

Кількість каналів – 500
Кількість входів – два
Полоса – 18/27 МГц
Частотна смуга – 900-2100 МГц
Кількість позицій супутника – 64
Вхідний опір – 75 Ом
Проміжна частота – 479,5 МГц
Смуга відео – 5 МГц
Смуга звуку – 180 кГц/600 кГц
Корекція звуку – 50мс, 17J, Вегенер, Лоуднесс
Піднесучі звуку – 5 МГц – 9 МГц /крок 10 кГц/
Модулятор – 29 – 40 канал
Рівень вхідного сигналу -65 дБм до -30 дБм
Послаблення електростатичних завад – 6 дБм
Напруга живлення – 220в +5% -10%, 50 Гц
Максимальний струм конвертора – 250 мА
Перемикання діапазону конвертора – 22 кГц; 0,8B
Перемикання поляризації при керуванні по кабелю – 14/17В
Максимальний струм електромагнітного поляризатора – 100 мА
Максимальний струм двигуна – 1 А
Напруга живлення двигуна – 24В

У програмі передбачена система підказок для споживача, наприклад: “Немає з’єднання з мотором”, “Немає імпульсів”, “Струм мотора перевищує допустимий” і т.д.

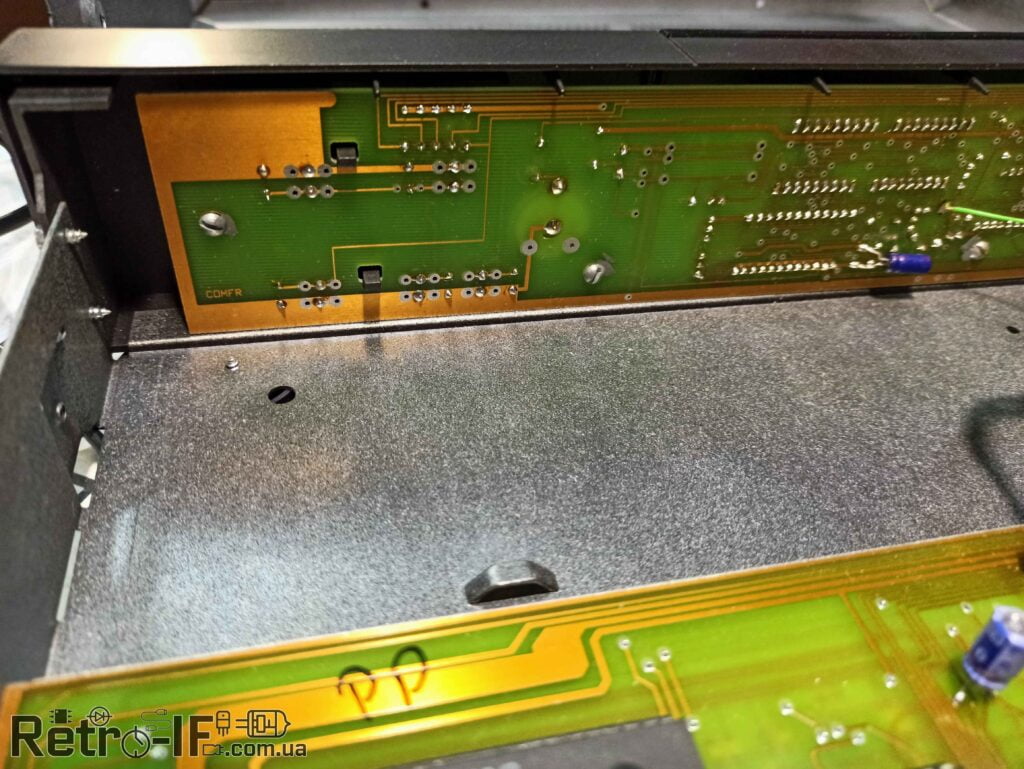

Конструктивно тюнер виконаний в металевому корпусі з пластмасовою передньою панеллю. в корпусі встановлено дві друковані плати: “фронтальна” (плата управління) і плата радіоканалу.
При ретельної збірці і дотриманні технології тюнер відразу працездатний. У ньому є всього одне регулювання в схемі обробки звуку, яке за часом займає не більше 1 хв.
Тюнер складається з схем обробки відеосигналу, обробки звуку, телегазета, графіки, формування живлячих напруг, силової частини позиціонера, управління тюнером.

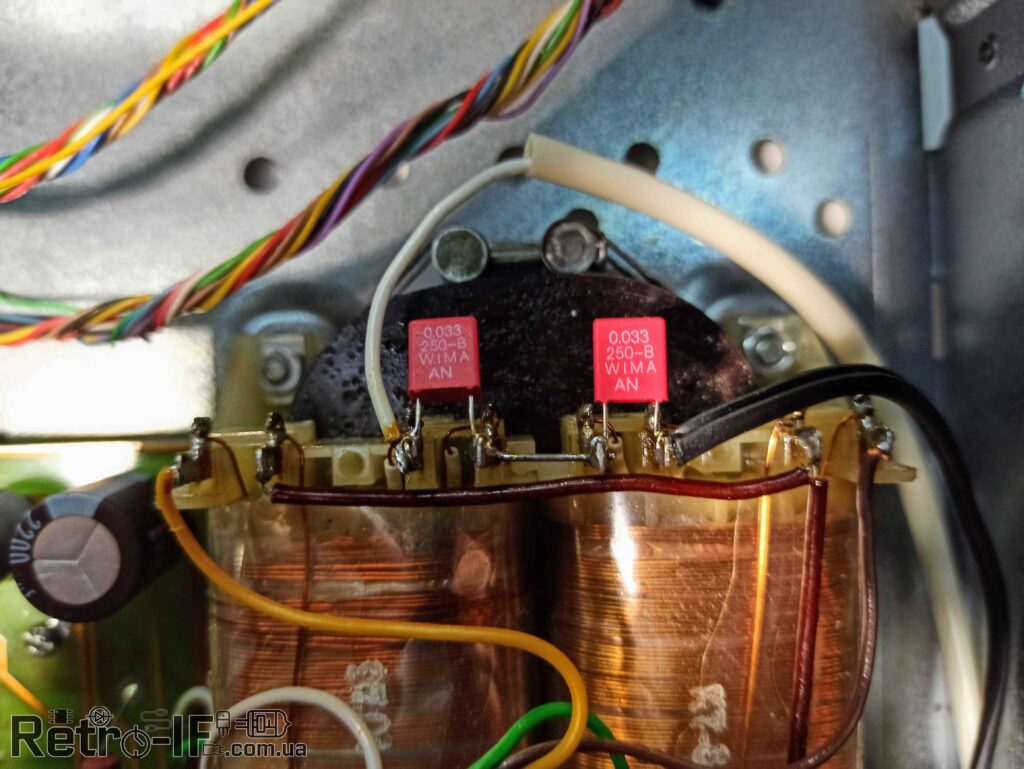

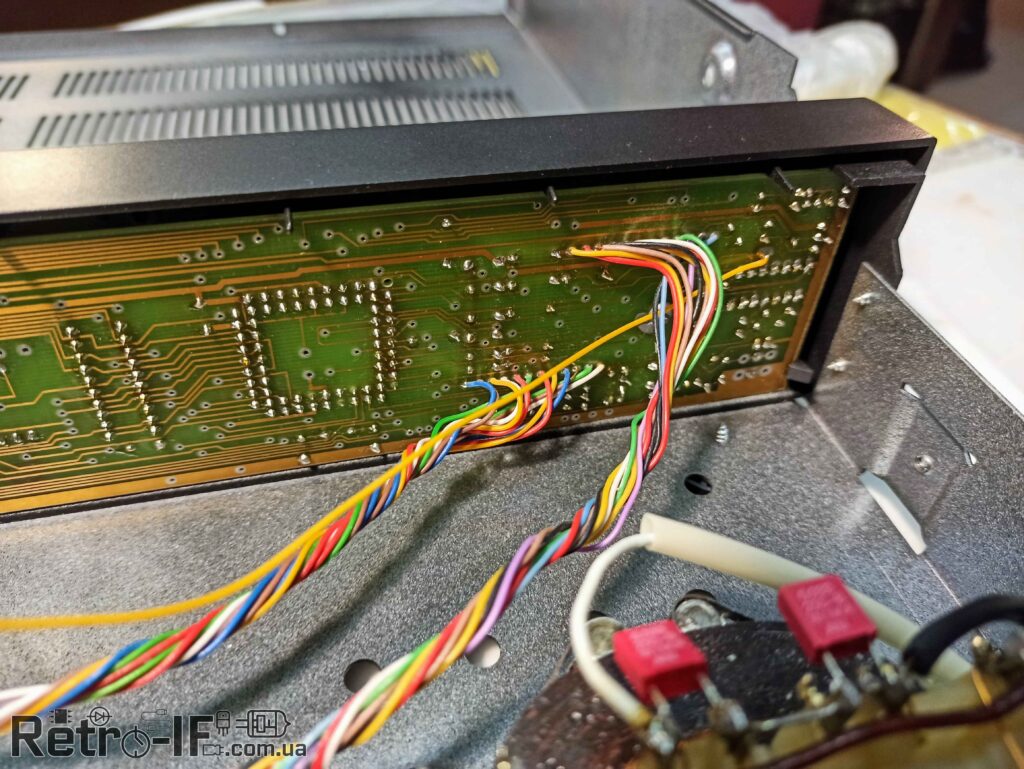

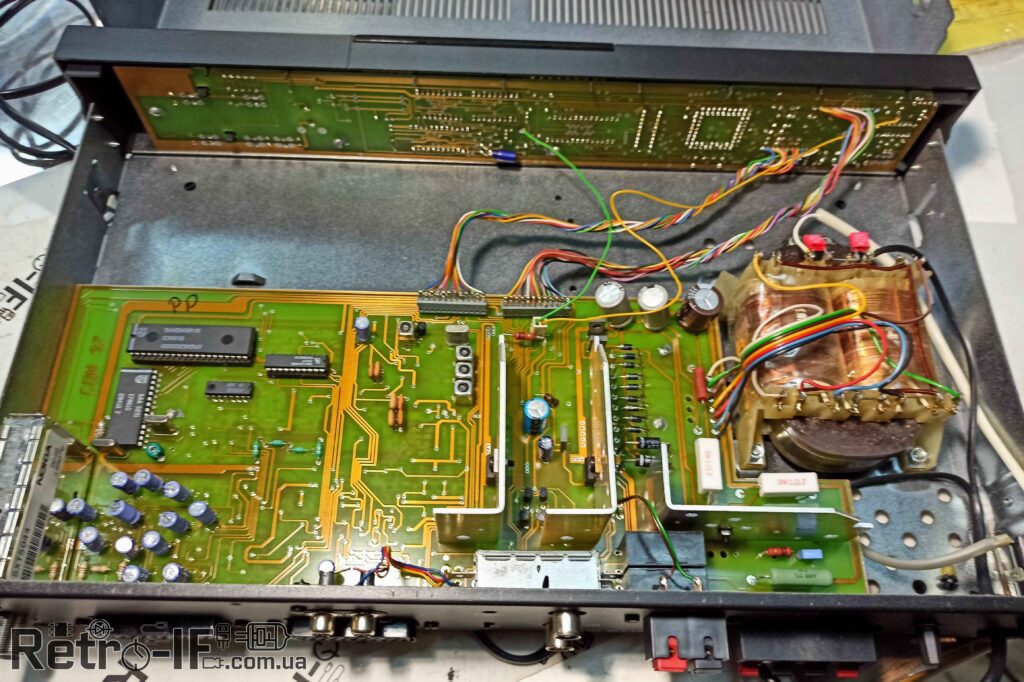

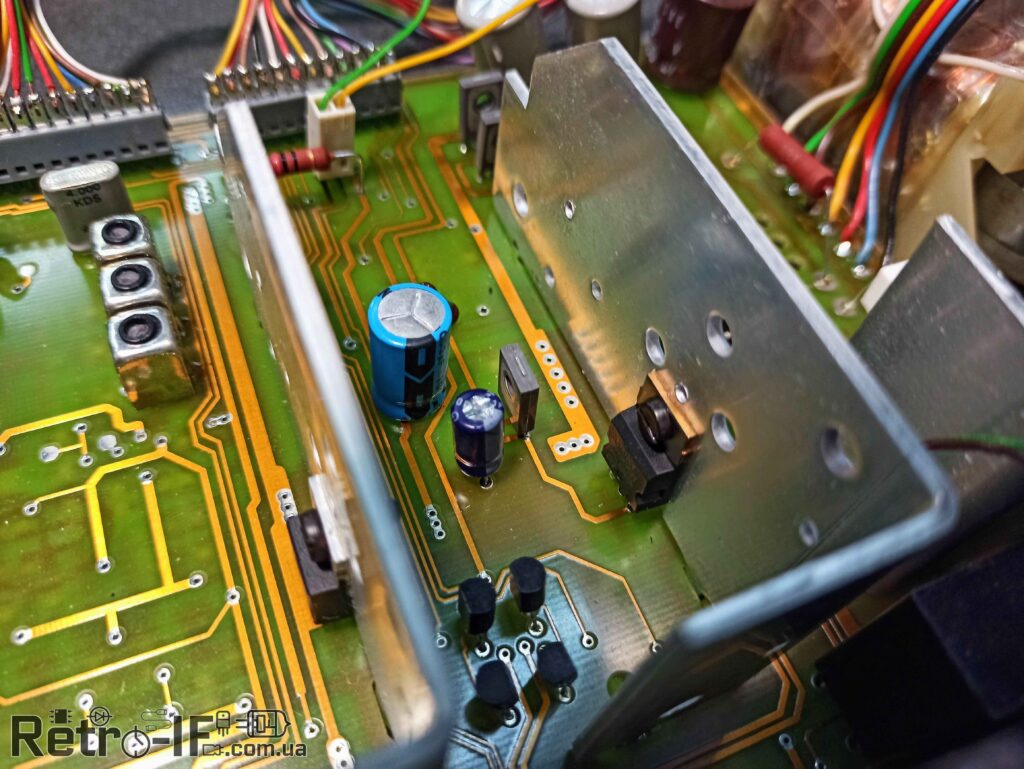

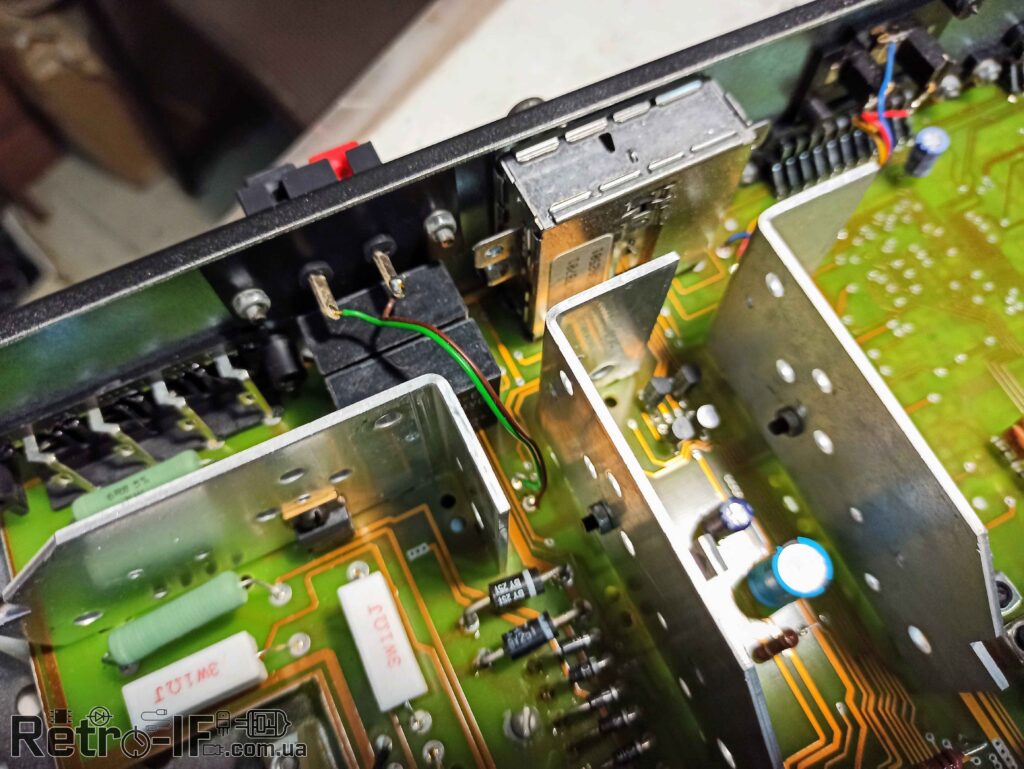

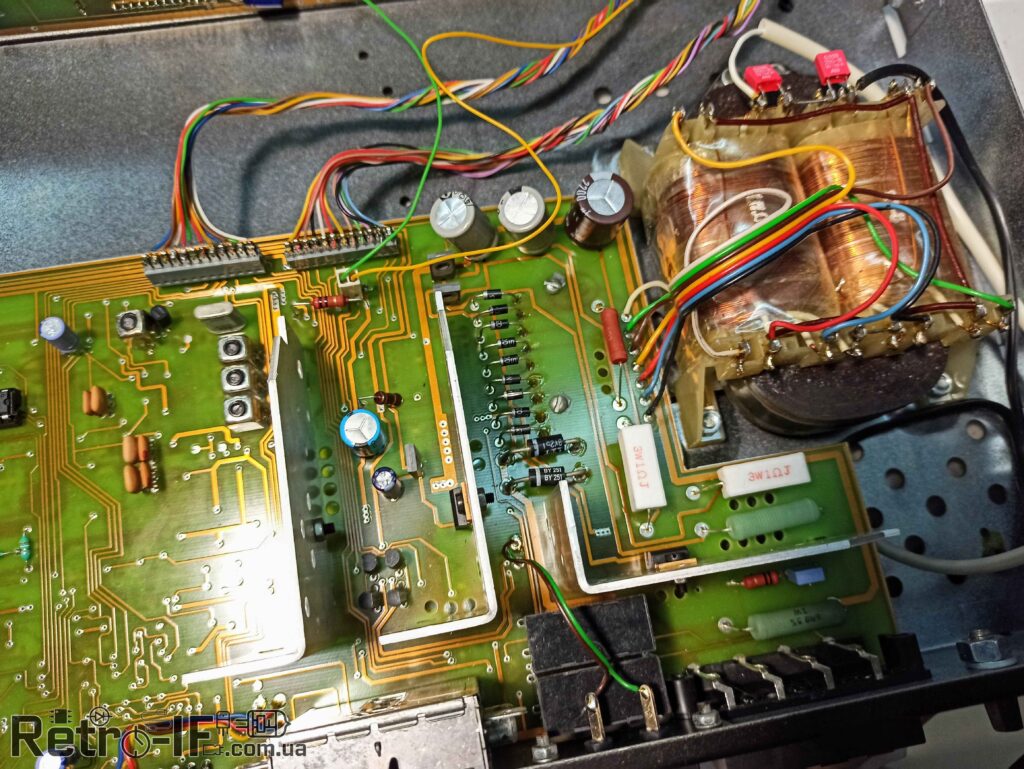

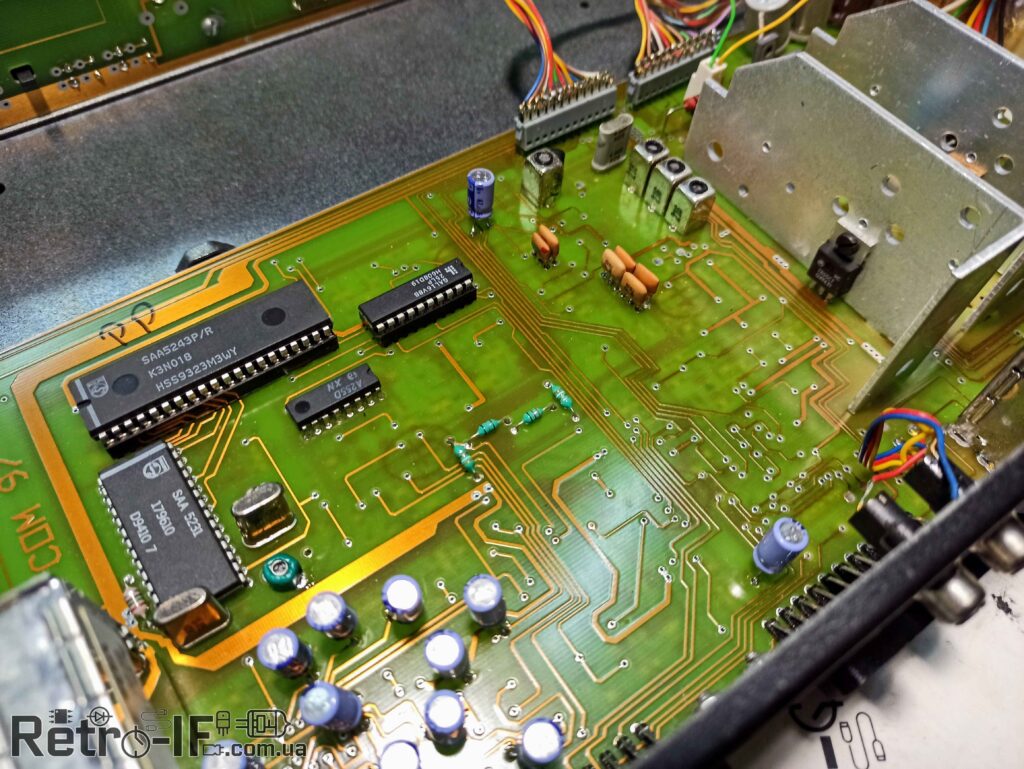

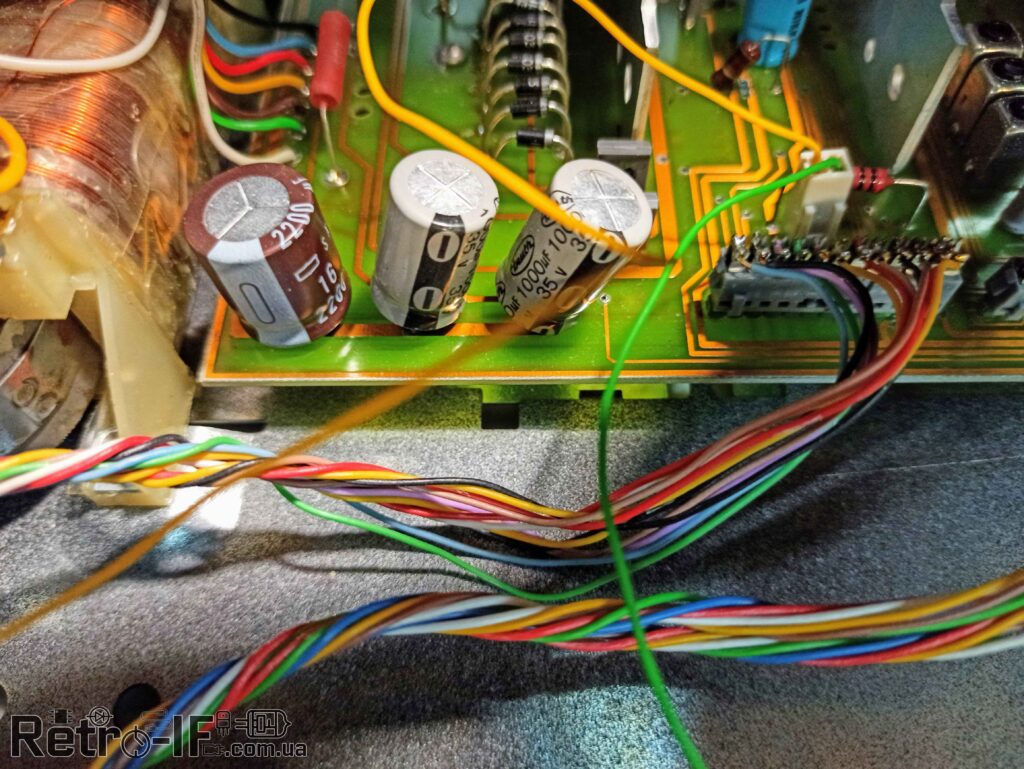

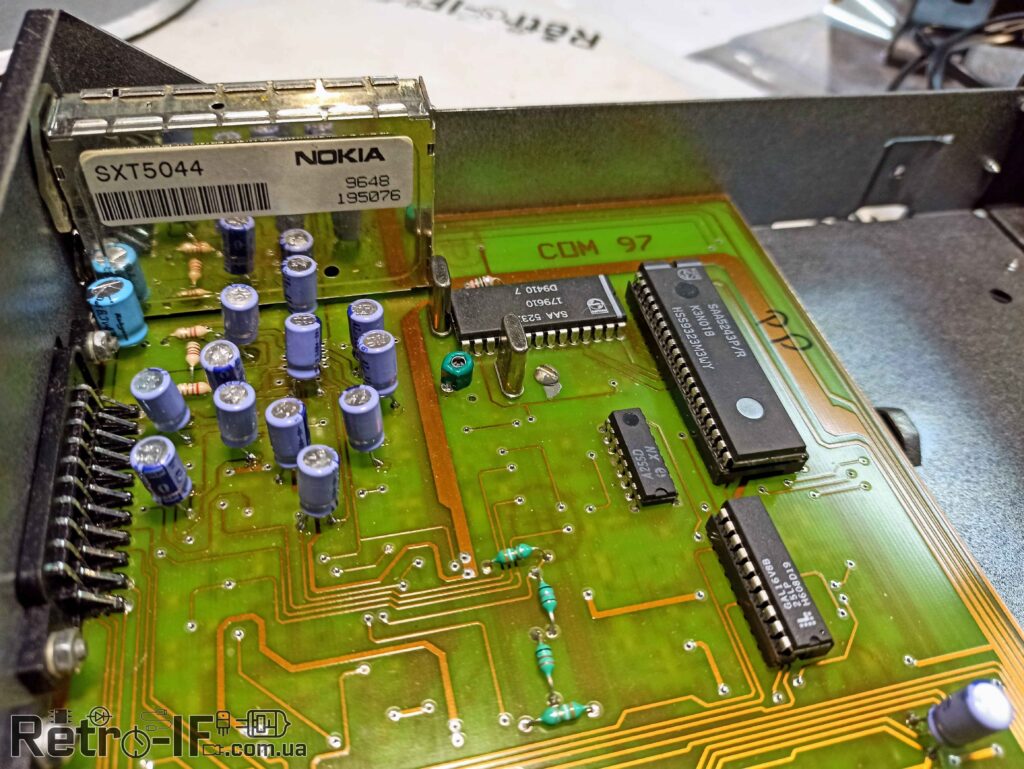

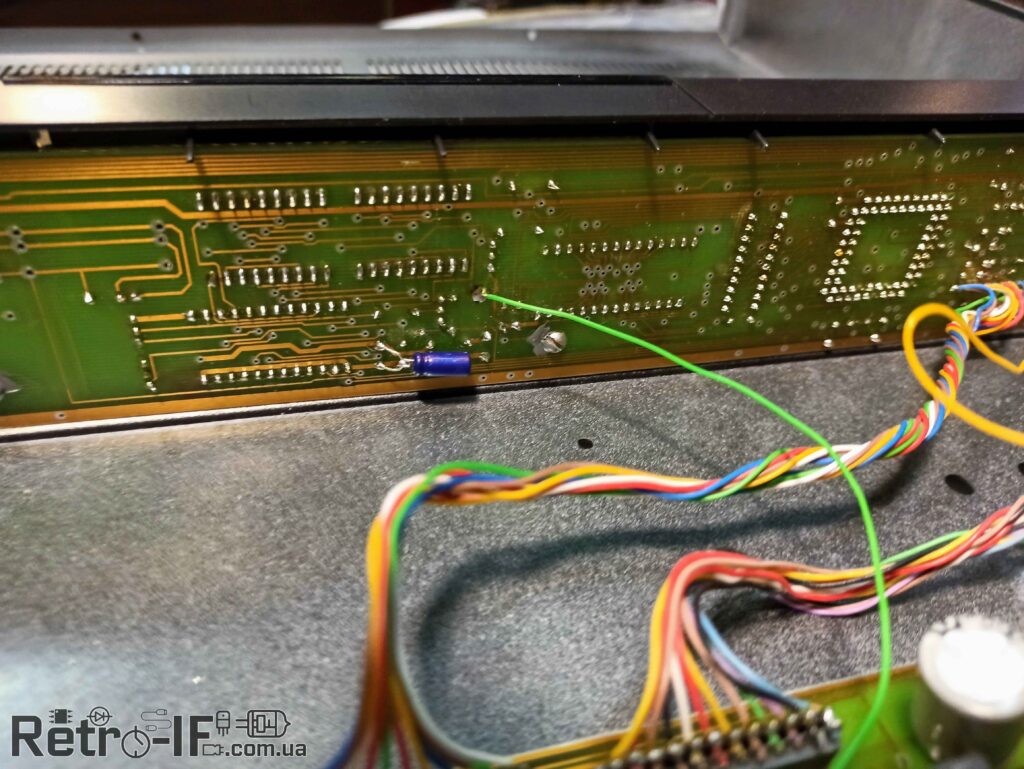

Внутрішня частина тюнера, плати

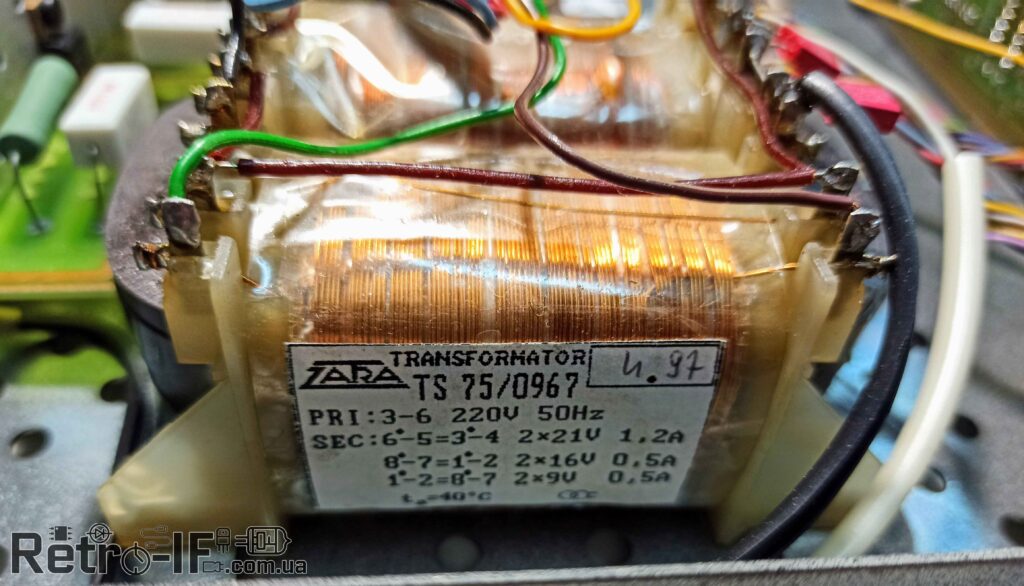

Силова частина на трансформаторі TS75/0967(ТС75/0967):
вхідна напруга змінна – 220В частотою 50Гц.
Вихідні – 2х21В – 1.2А, 2х16В – 0.5А, 2х9В – 0.5А.

Декодер телетекста та ТВ мікроконтролер – SAA5243P/R.
Відеопроцесор с функцією ТЕЛЕТЕКСТ – SAA5231.
Високоефективна логіка масиву E2CMOS PLD – GAL16V8.
Процесор синхронізації для телевізійного приймача – A255D.

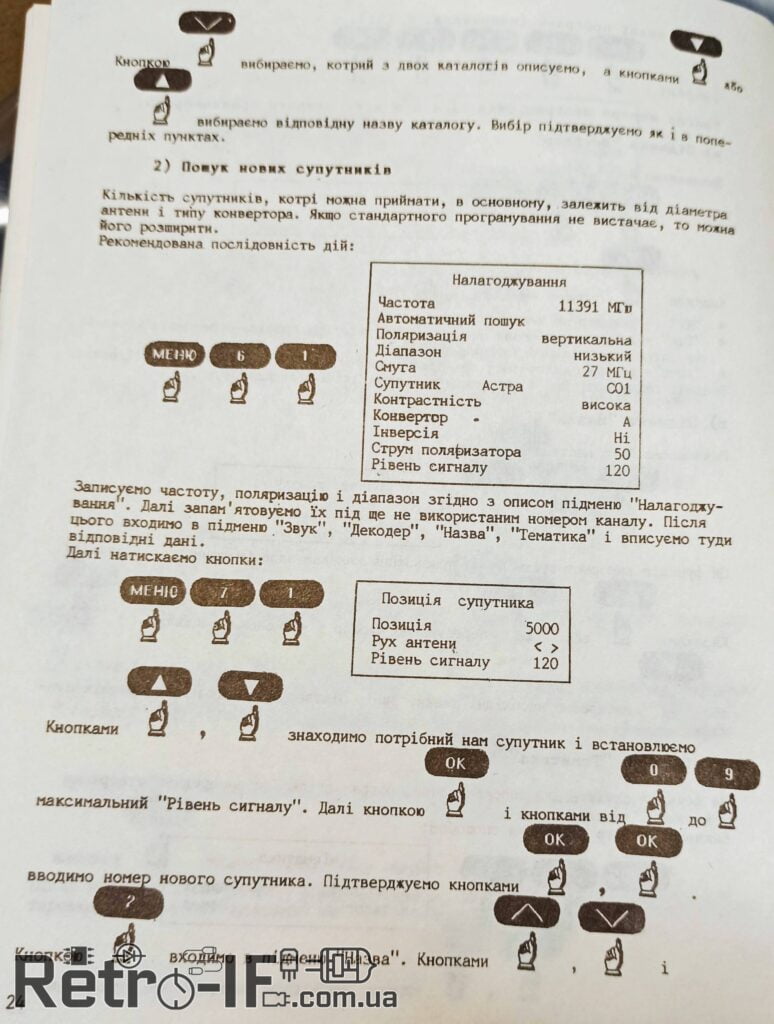

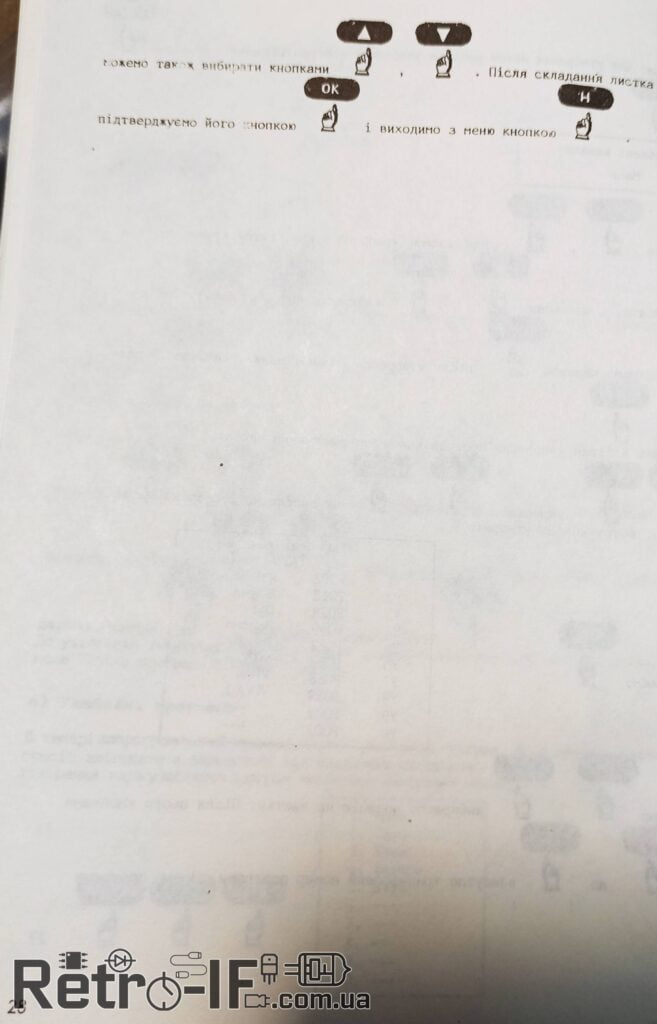

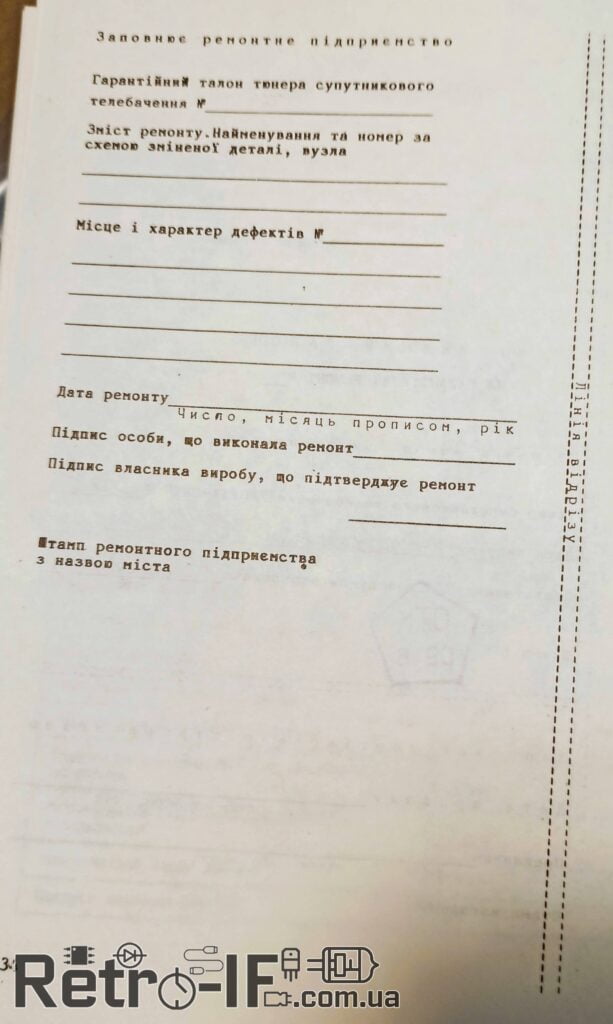

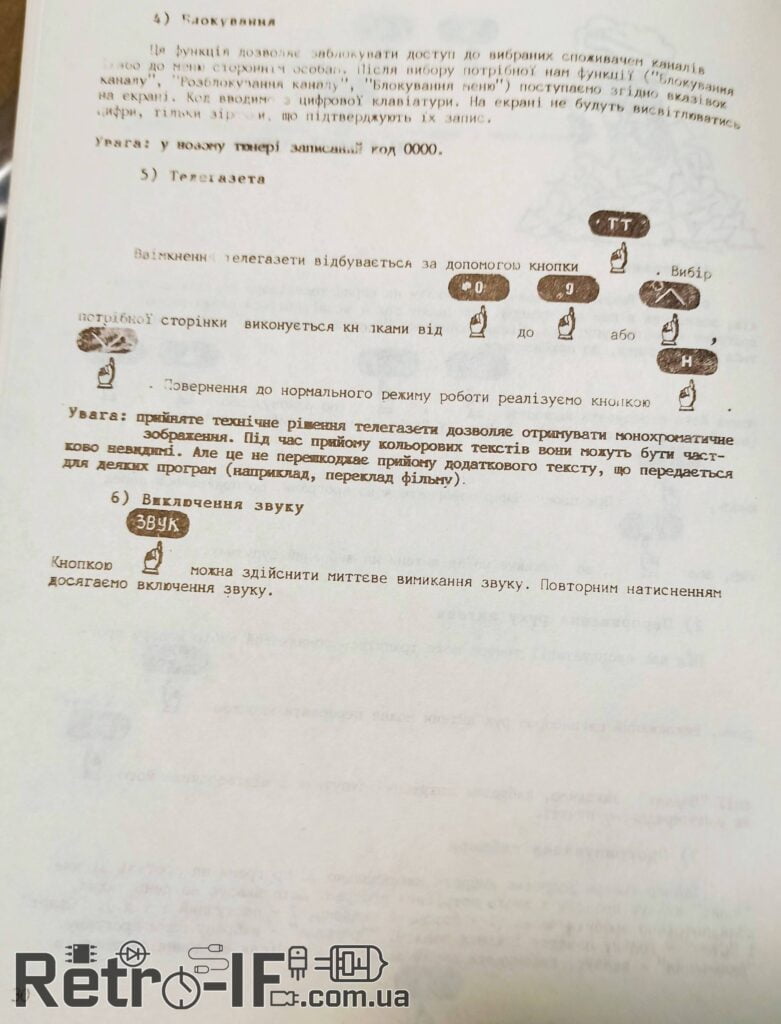

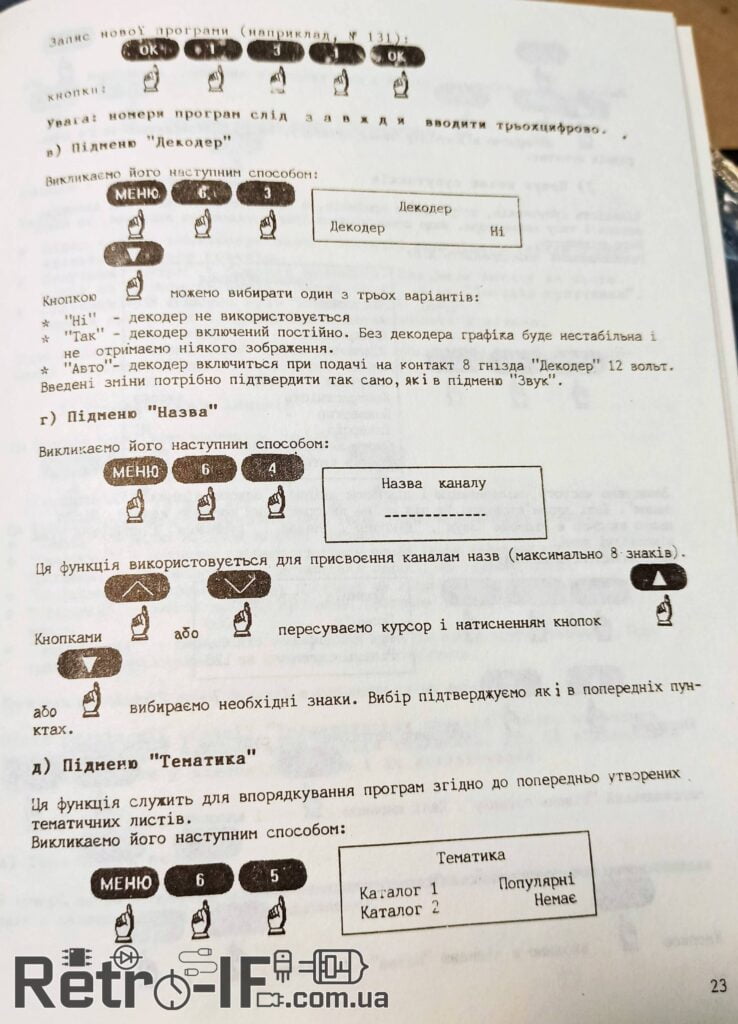

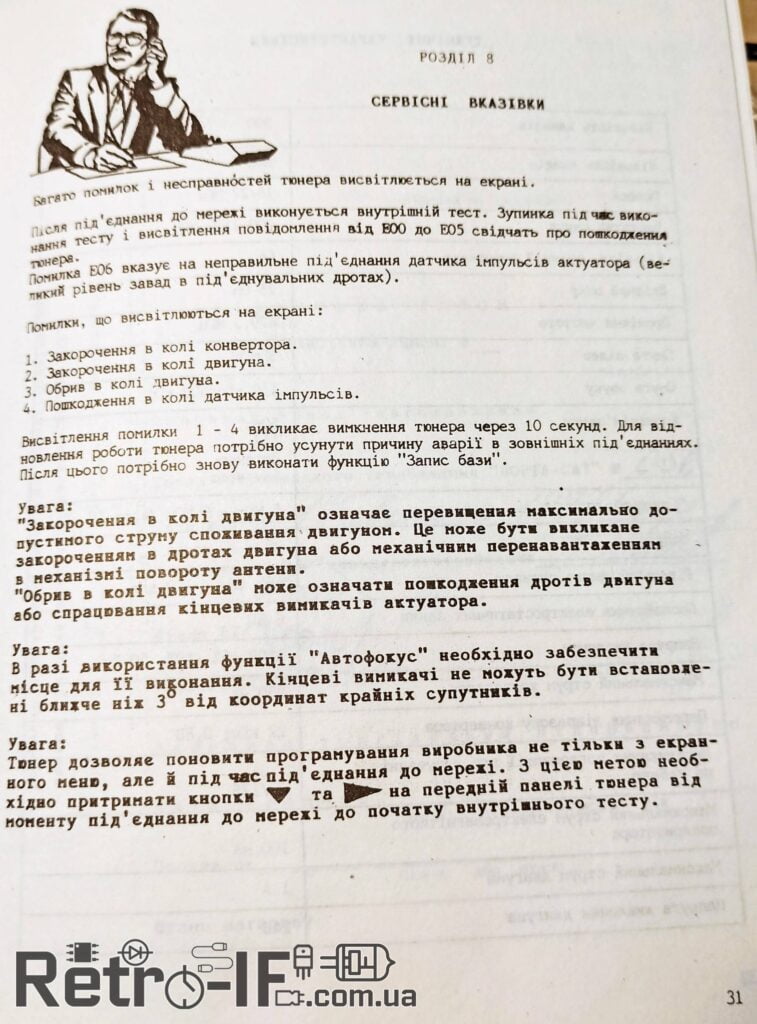

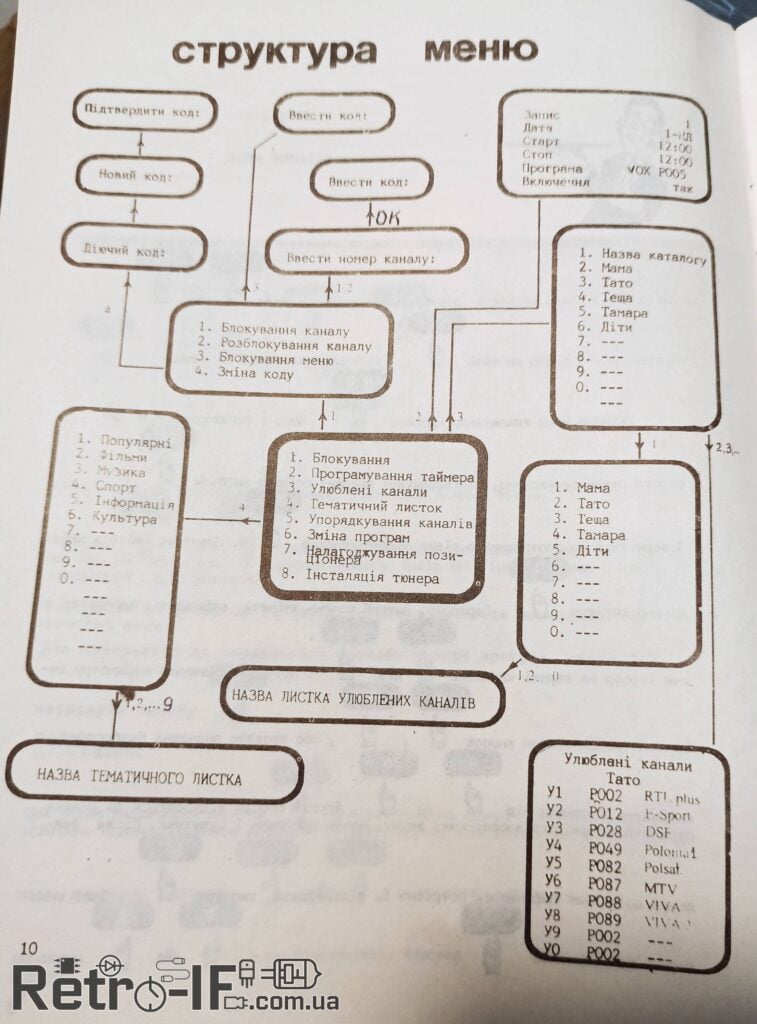

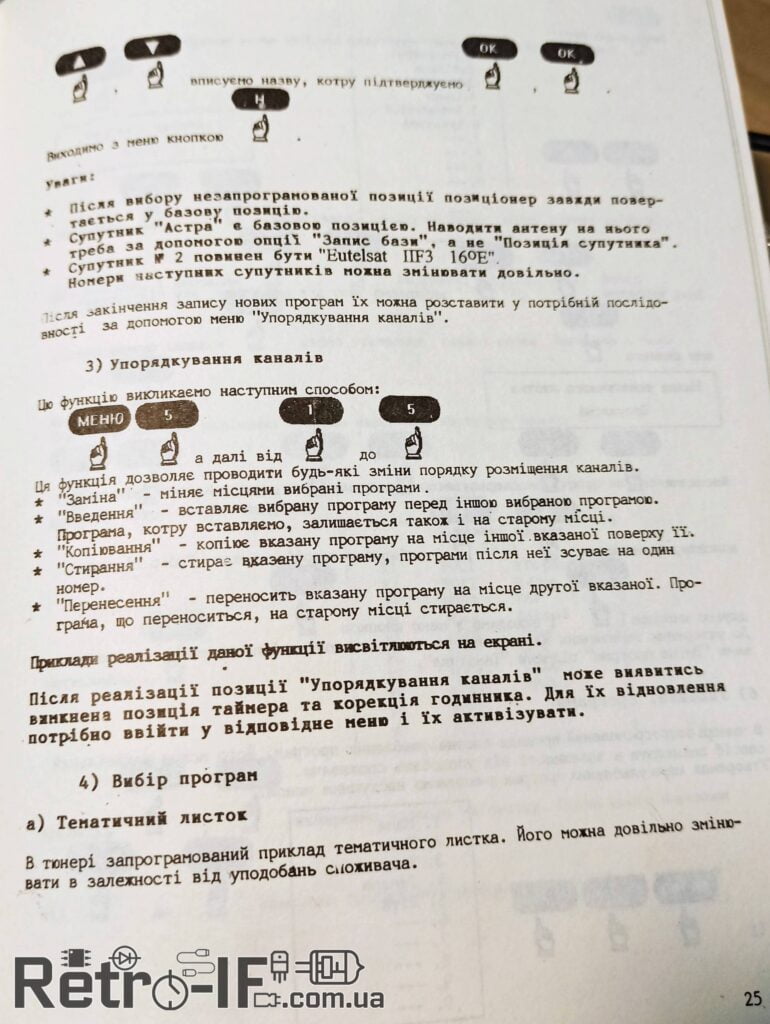

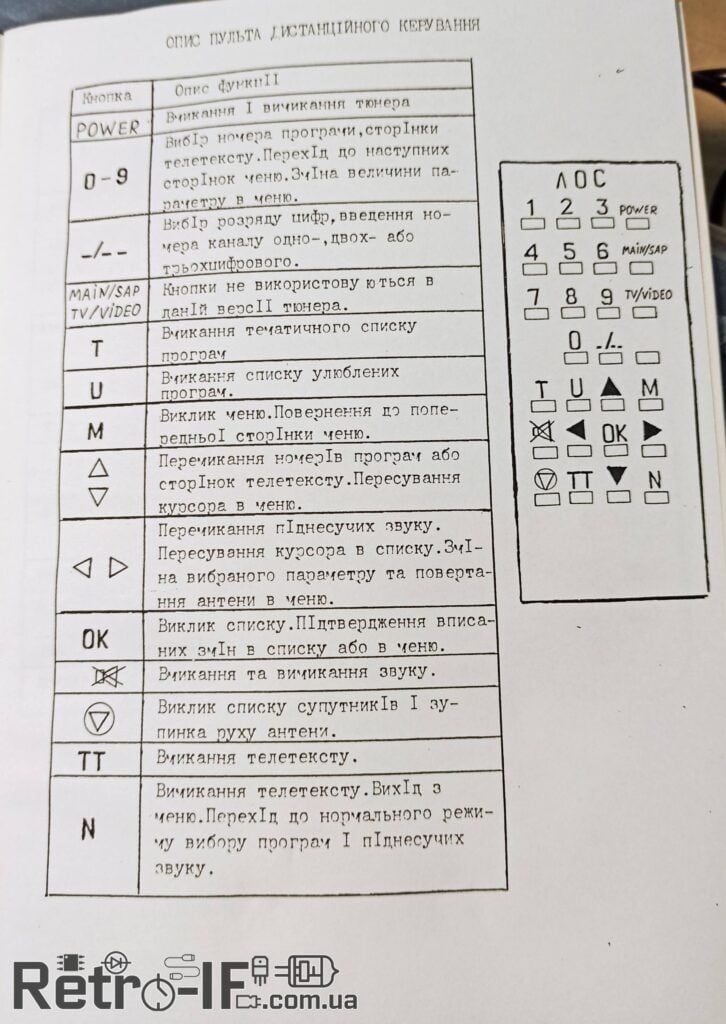

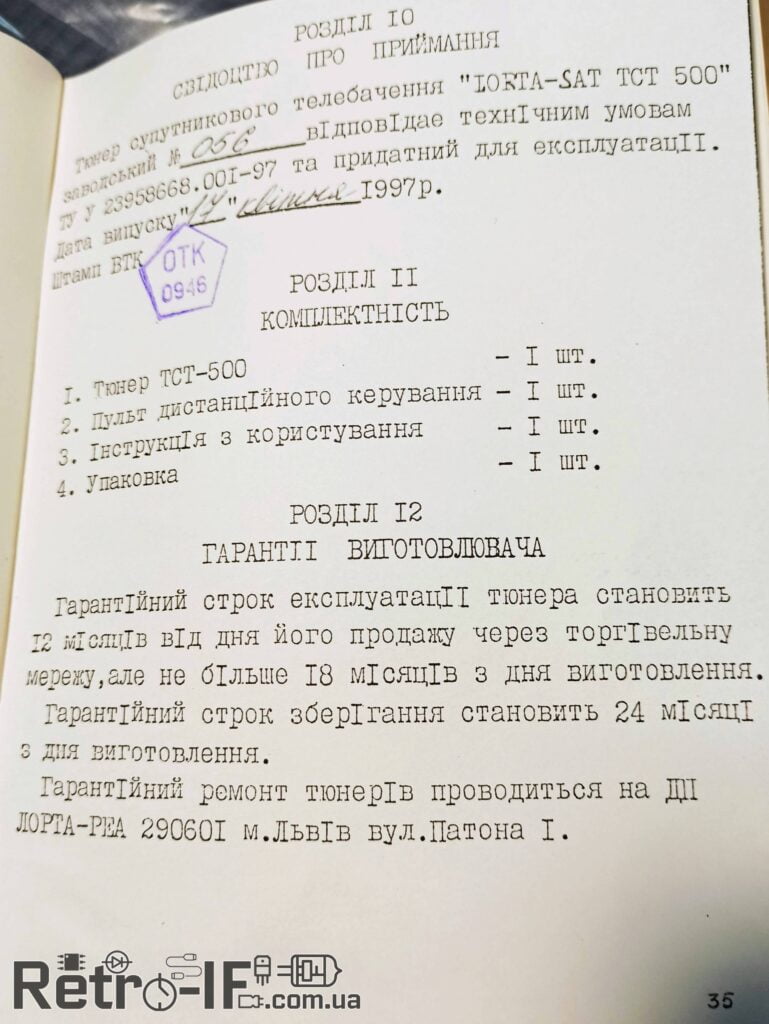

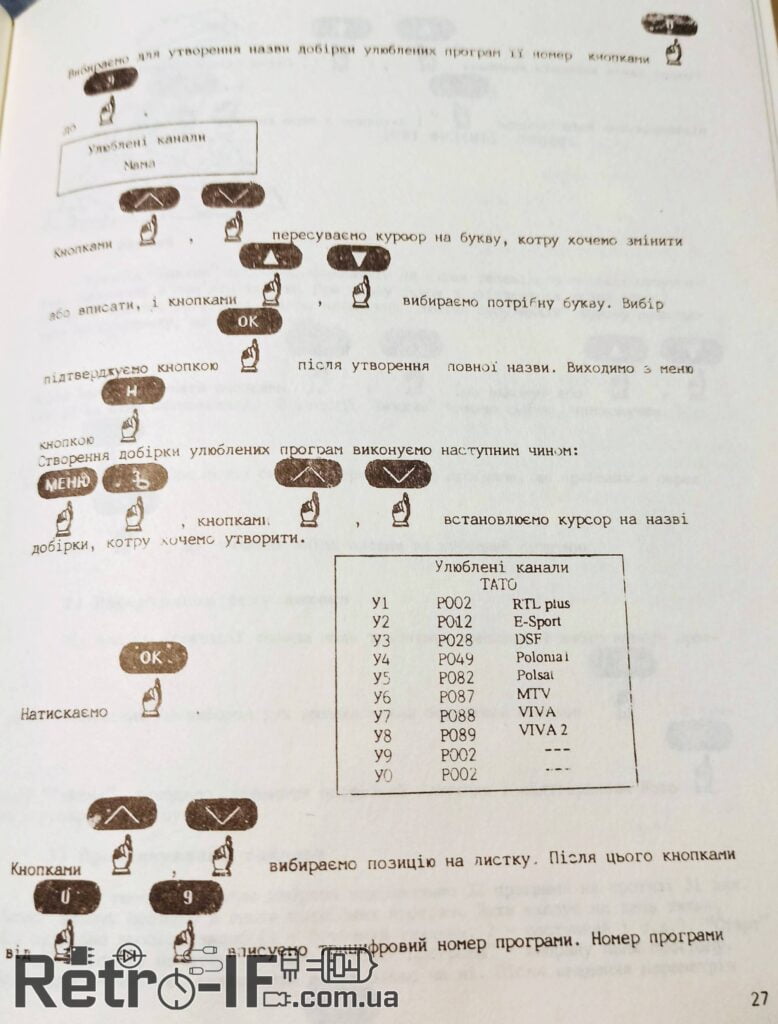

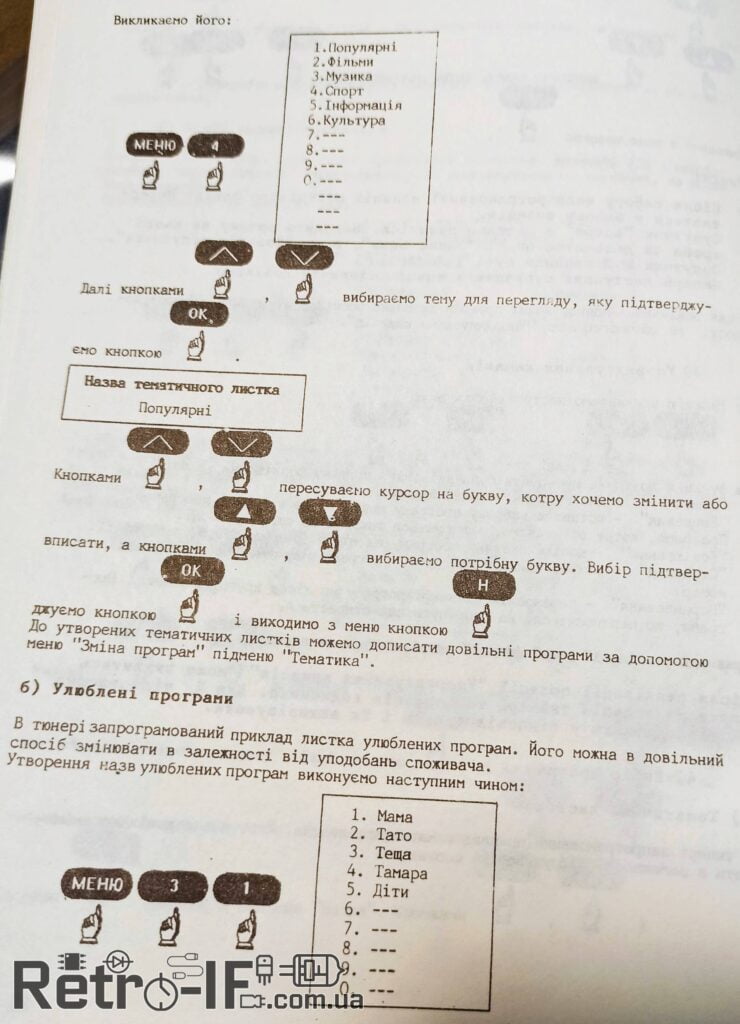

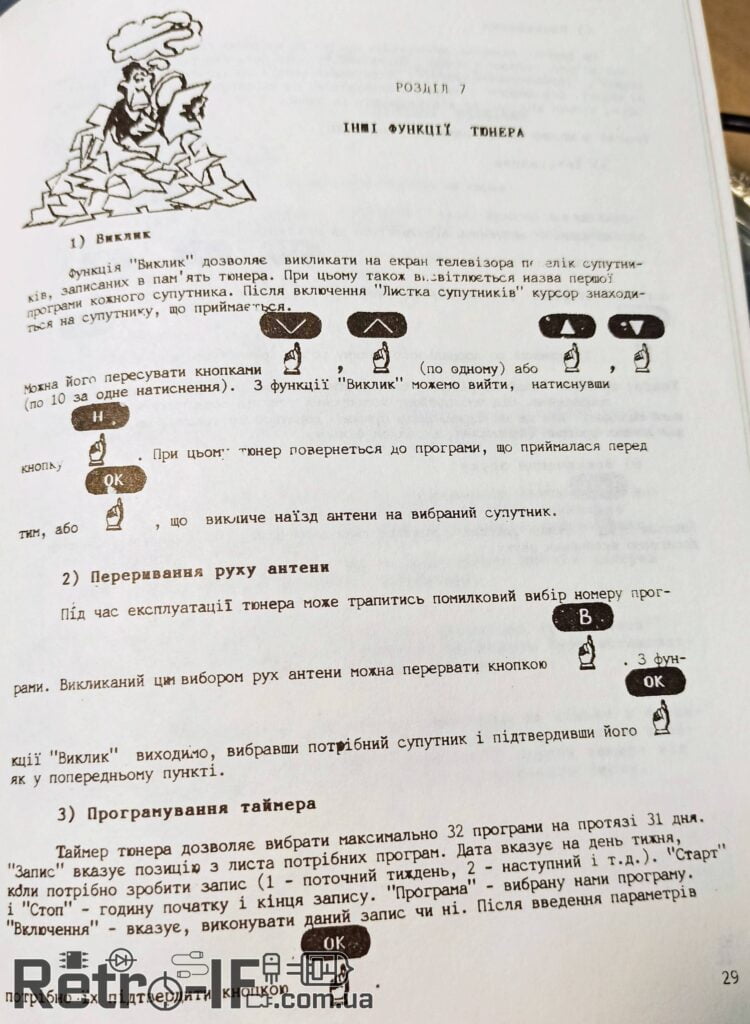

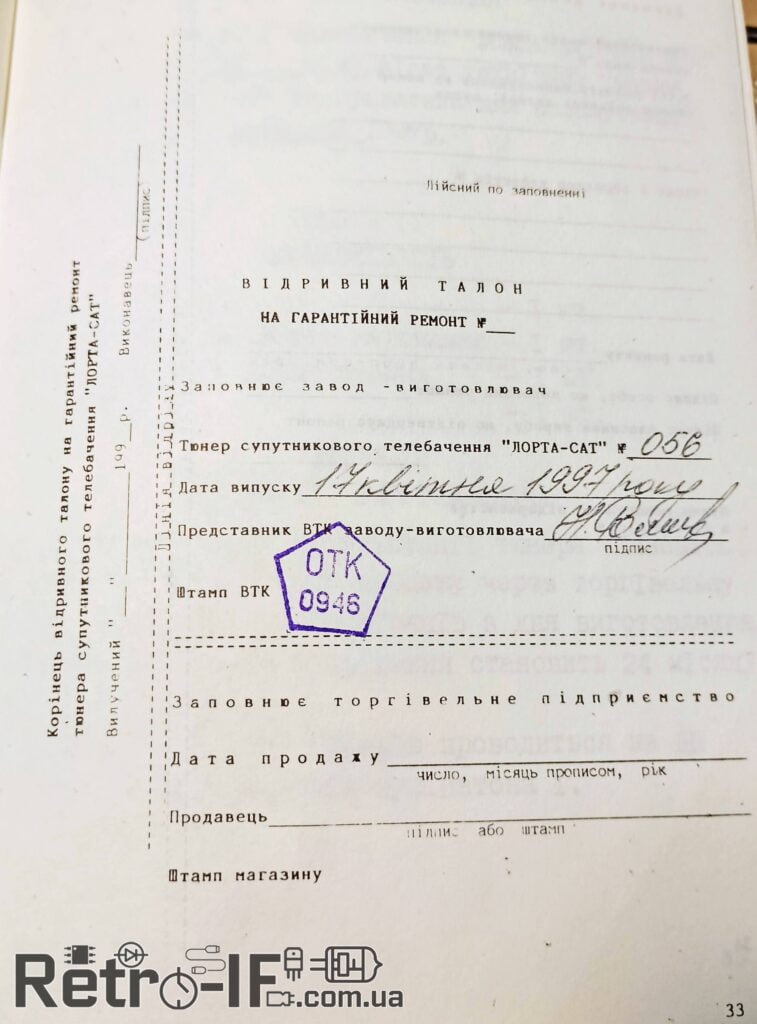

Lorta-SAT Інструкція з користування Дослідна партія Тюнер супутникового телебачення ЛОРТА-САТ ТСТ-500


Модель TCT-500 є базовою, на основі якої в 1997 р будуть випущені ще 2-3 моделі заводом ЛОРТА-РЕА. Завод і ТОО “CAT-Сервіс-Львів” передбачають щорічне оновлення моделей.
Тюнер TCT-500 у березні 1997 р демонструвався на двох виставках: на виставці систем супутникового кабельного телебачення SAT TV-97 в Києві і на виставці побутових приладів, де до нього був виявлений великий інтерес як серед українських виробників, так і серед зарубіжних фірм.

*деякий текст взято з журналу Радіоаматор 5 випуск за 1997 рік.
