Ленинград-006-стерео Фото Схема Радиоприёмник высшего класса

IMG 20190126 081316

Краткое Описание Приёмника:

Переносный стереофонический приемник высшего класса, Ленинград-006-стерео предназначен для приема местных и дальних радиовещательных станций в диапазонах длинных волн (ДВ), средних волн (СВ), коротких волн (КВ), для приема стерео- и монофонических передач в диапазоне ультракоротких волн (УКВ), а также записи стерео- и монофонических передач с помощью магнитофона и воспроизведения монофонических записей с электропроигрывающего устройства или магнитофона. Воспроизведение стереофонических передач осуществляется при помощи головных стереофонических телефонов или стереофонических усилителей низкой частоты с акустическими системами.
Приемник имеет девять диапазонов волн, две внутренние магнитные антенны для приема в диапазонах ДВ и СВ, выдвижную телескопическую антенну для приема в диапазонах КВ н УКВ, ступенчатую регулировку полосы пропускания в диапазонах ДВ, СВ и КВ, плавную регулировку тембра по низким и высоким звуковым частотам, ступенчатую регулировку тембра, автоматическую подстройку частоты в диапазонах КВ и УКВ, возможность приема трех УКВ станций при фиксированной настройке, регулировки громкости и стереобаланса головных телефонов при прослушивании стерео-фонических программ. Режим «Местный прием» улучшает качество звучания при приеме местных радиостанций в диапазонах длинных и средних волн. Автоматическая подстройка частоты позволяет точно настроиться на принимаемую станцию. Фиксированные настройки на УКВ диапазоне позволяют прослушивать одну из трех УКВ станций, на которые произведена предварительная настройка приемника.

Фото Ленинград-006-стерео Снаружи:

Основные Технические Характеристики Параметры:

Диапазоны принимаемых волн (частот):
ДВ – 2000,0 … 740,7 м (150 … 405кГц)
СВ1 – 571,4 … 230,0 м (525 … 1300кГц)
СВ2 – 230,0 … 186,9 м (1300 … 1605кГц)
КВ1 – 75,9 … 48,5 м (3,95 … 6,20МГц)
КВ2 – 50,5 … 48,4 м (5,95 … 6,25МГц)
КВЗ – 42,5 … 40,6 м (7,07 … 7,38МГц)
КВ4 – 32,1 … 30,6 м (9,35 … 9,85МГц)
КВ5 – 25,8 … 24,6 м (11,6 … 12,1МГц)
УКВ – 4,56 … 4,11 м (65,8 … 73,0МГц)

Реальная чувствительность приемника при приеме на внутреннюю магнитную антенну, мВ/м, не хуже, в диапазонах:
ДВ – 0,8; СВ 1, СВ2 – 0,5.
Реальная чувствительность приемника с выдвижной телескопической антенной, мкВ/м, не хуже, в диапазонах: КВ1 … КВ5 – 150, УКВ – 10. Избирательность (при расстройке на +\-9 кГц) в диапазонах ДВ и СВ – не менее 50 дБ.
Полоса воспроизведения звуковых частот при работе на внутренний громкоговоритель, Гц:
в диапазонах ДВ, СВ, КВ при включенной кнопке ШП – 80 … 4000;
в диапазонах ДВ и СВ при включенной кнопке МП – 80 … 6300;
в диапазоне УКВ – 80 … 12 500.
Номинальная выходная мощность приемника при питании от внутреннего источника (элементов типа 373) – 1 Вт.
Максимальная выходная моиность приемника, не менее: при питании от внутреннего источника1,5Вт;

при питании от сети2,7Вт.

Фото Ленинград-006-стерео Внутри:

Фото Блока Питания Ленинград-006:

Все Платы Радиоприёмника Ленинград-006:

Схемы Ленинград-006 Электрические Принципиальные Приёмника Фото Схем:

(для просмотра фото в полном разрешении, нажмите на него)

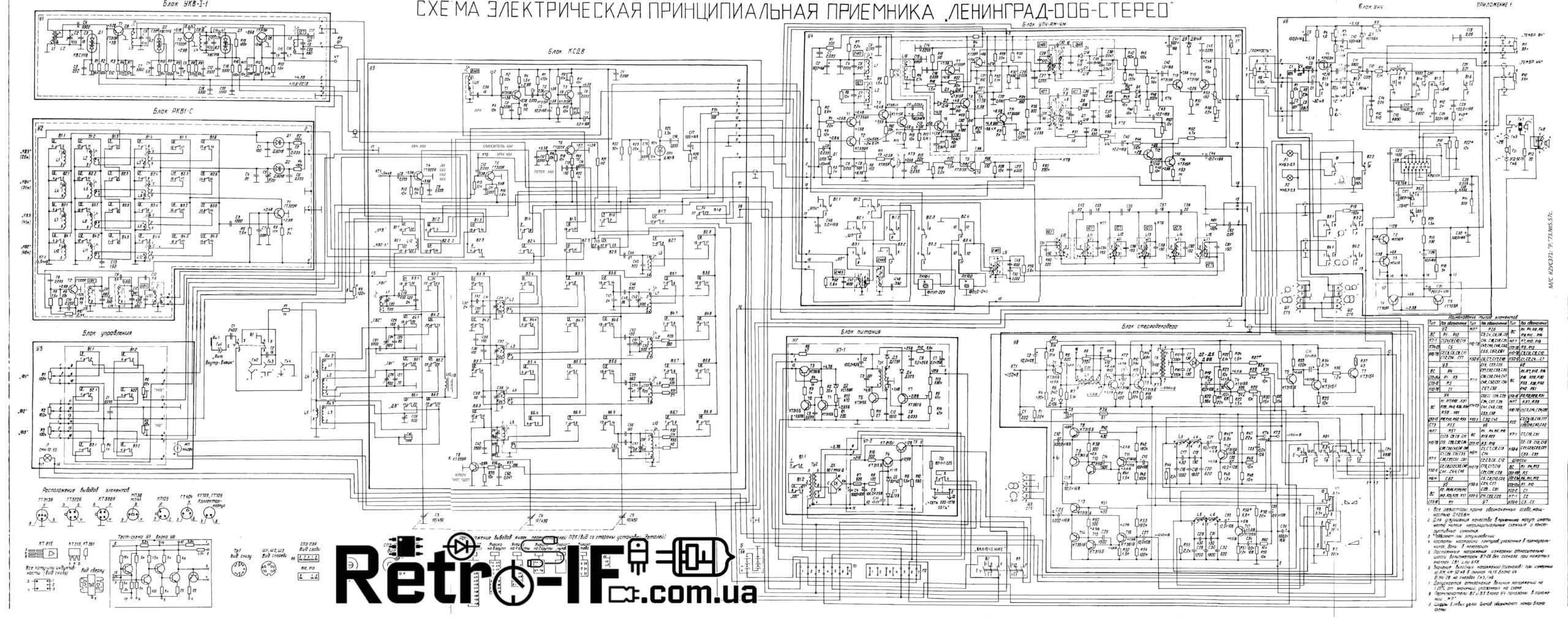

Полная Схема Ленинград-006 Электрическая Принципиальная в высоком разрешении:
