Легенда-404 М-404 Кассетный Магнитофон 4-го класса

Legenda M 404 Retro IF 004 scaled

Описание

«ЛЕГЕНДА-404» – кассетный, носимый, монофонический двухдорожечный с универсальным питанием магнитофон IV класса, предназначенный для записи музыкальных и речевых программ на магнитную ленту с микрофона, радиоприемника, радиотрансляционной сети, телевизора воспроизведеиия их на внутреннний громкоговоритель. Магнитофон может быть использован как диктонофон.

Портативный кассетный магнитофон “Легенда-404” с 1979 года выпускал Арзамасский приборостроительный завод имени 50-летия СССР. Предназначен для записи фонограмм на магнитную ленту в кассетах МК-60 и их воспроизведения.
Диапазон рабочих частот на ЛВ и номинальной скорости 63…10000 Гц, на дополнительной 80…3150 Гц. Питание 6 батарей 343 или от сети через выносной БП.
Номинальная выходная мощность 0.5 Вт, максимальная 0.8 Вт.
Имеется встроенный электретный микрофон, система АРУЗ, разъём для радиокассеты (приёмника прямого усиления или супергетеродина), работающей в диапазоне ДВ.
С 1989 года магнитофон выпускался под наименованием ”Легенда М-404”.
За время выпуска аппарат претерпел изменения схемы и конструкции.
В частности убран разъём радиокассеты.
Конструкция магнитофона “Легенда-404” не позволяла применять радиокассеты магнитофона “Легенда-401”.
Контакты РК здесь расположены слева, у 401 справа.

Основные Техничиские Характеристики Данные

изображение 4
техническая информация

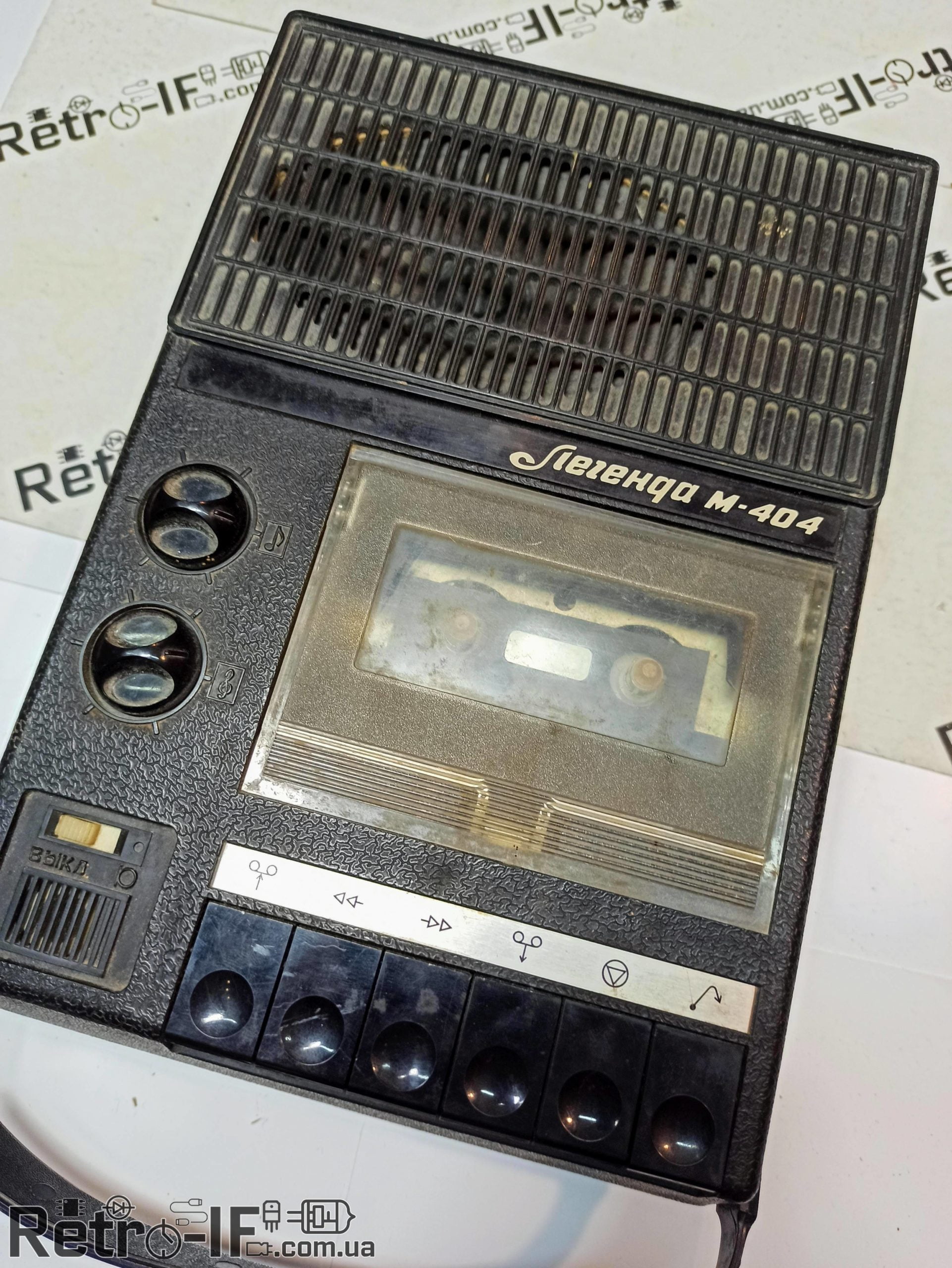

Фотографии корпуса апарата

  • Legenda M 404 Retro IF 001 scaled
  • Legenda M 404 Retro IF 002 scaled
  • Legenda M 404 Retro IF 003 scaled

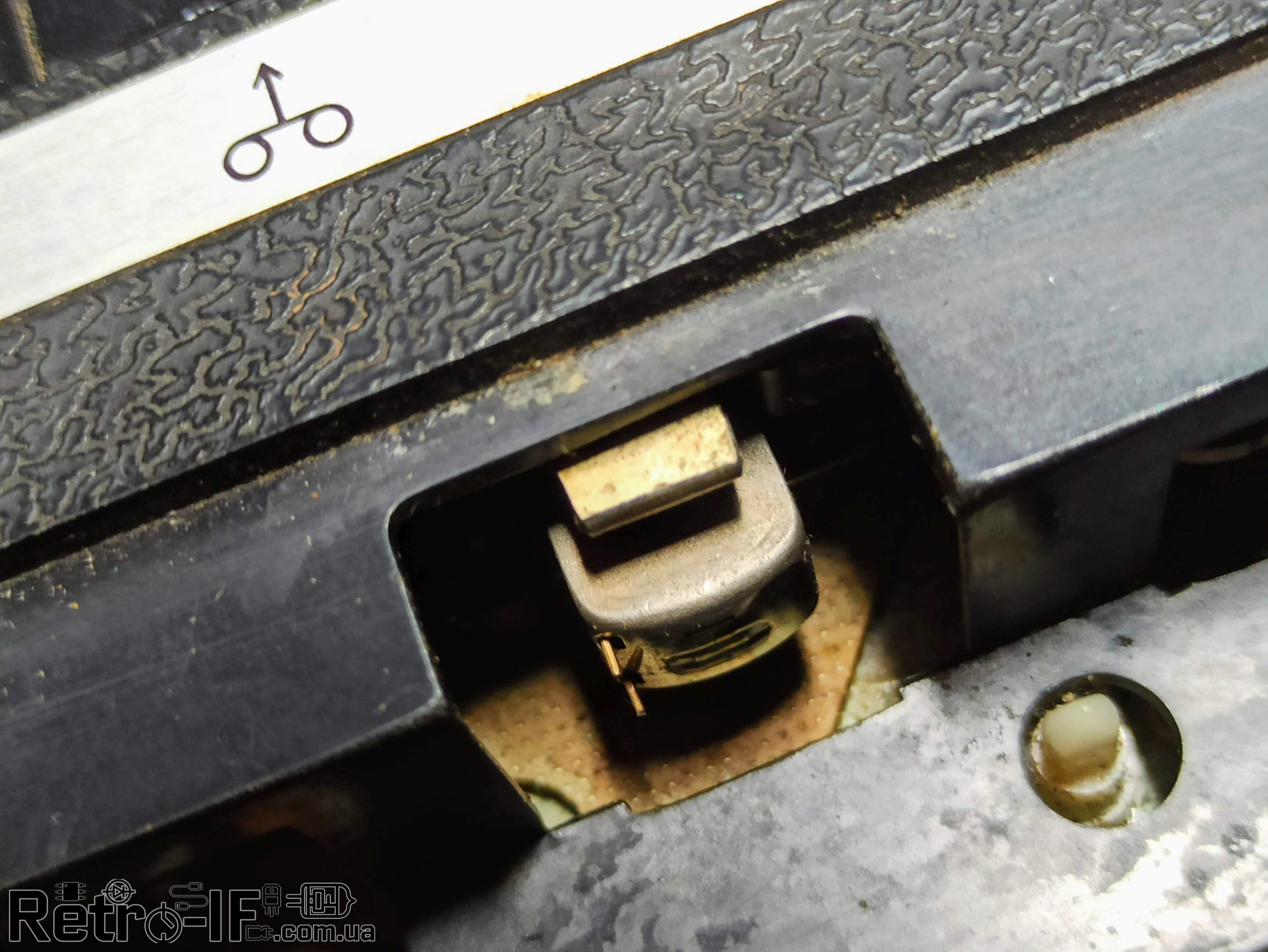

    Головка
  • Legenda M 404 Retro IF 004 1 scaled

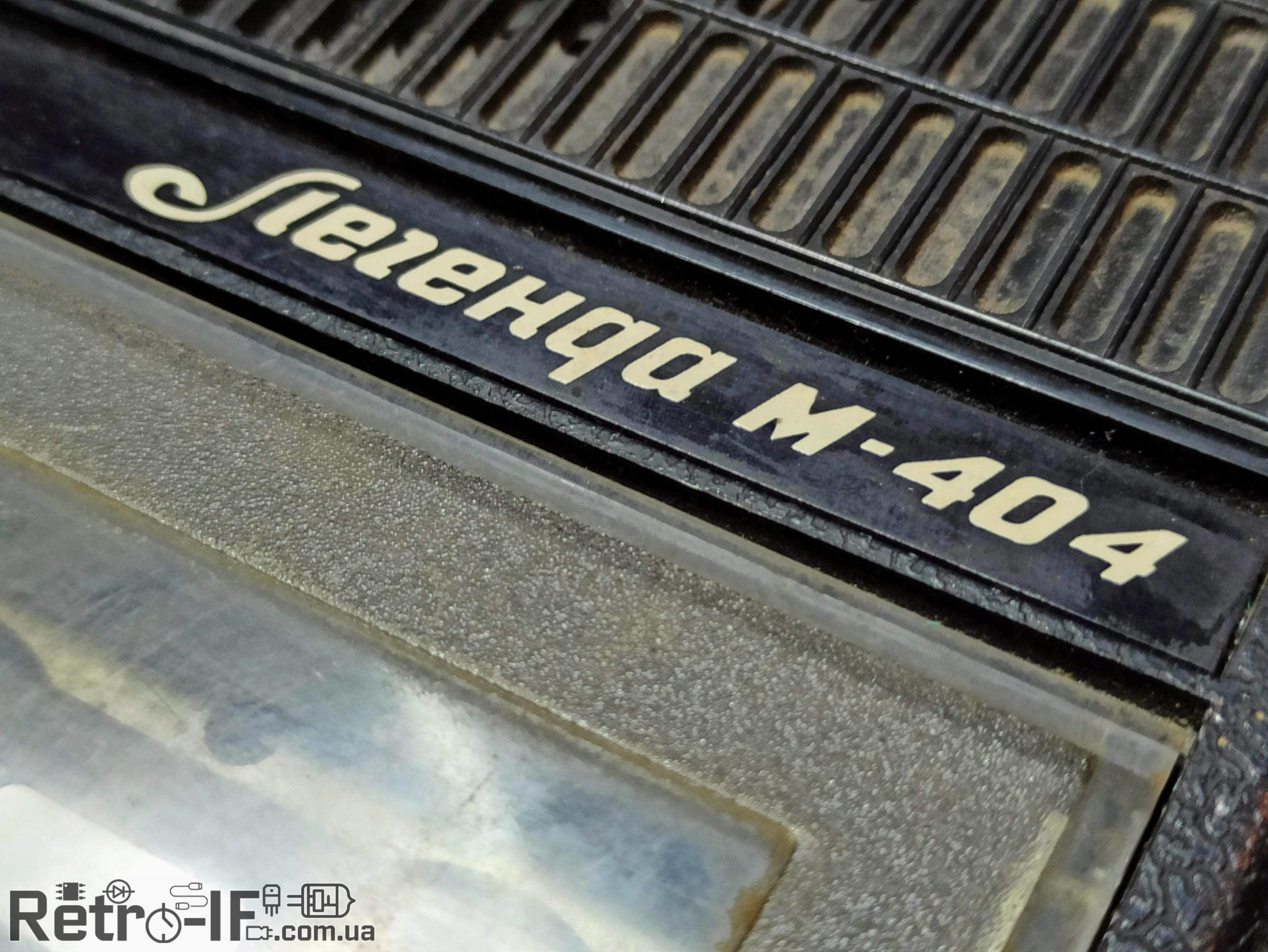

    название
  • Legenda M 404 Retro IF 005 scaled

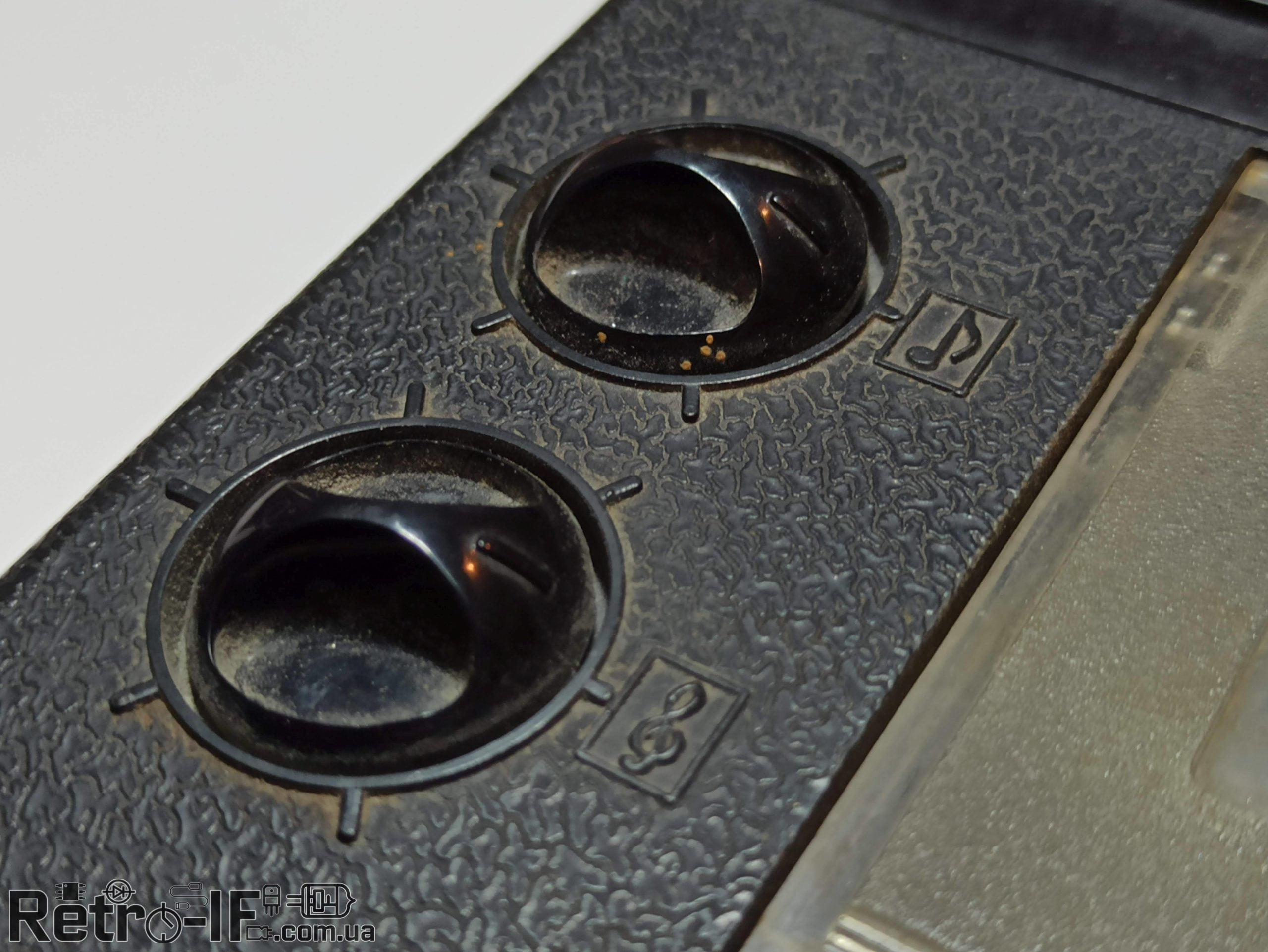

    регулировки
  • Legenda M 404 Retro IF 006 scaled

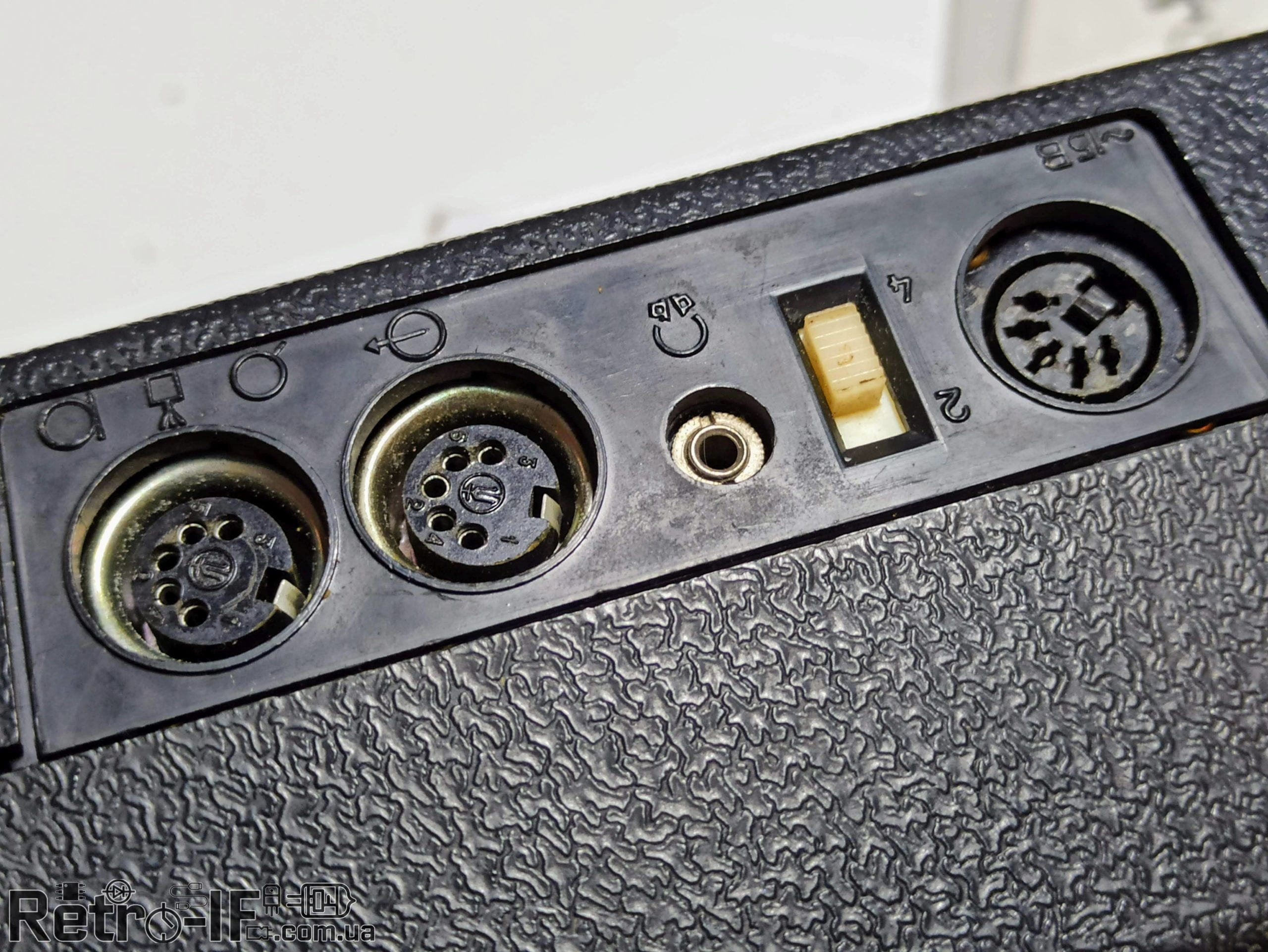

    Входы\выходы
  • Legenda M 404 Retro IF 007 scaled

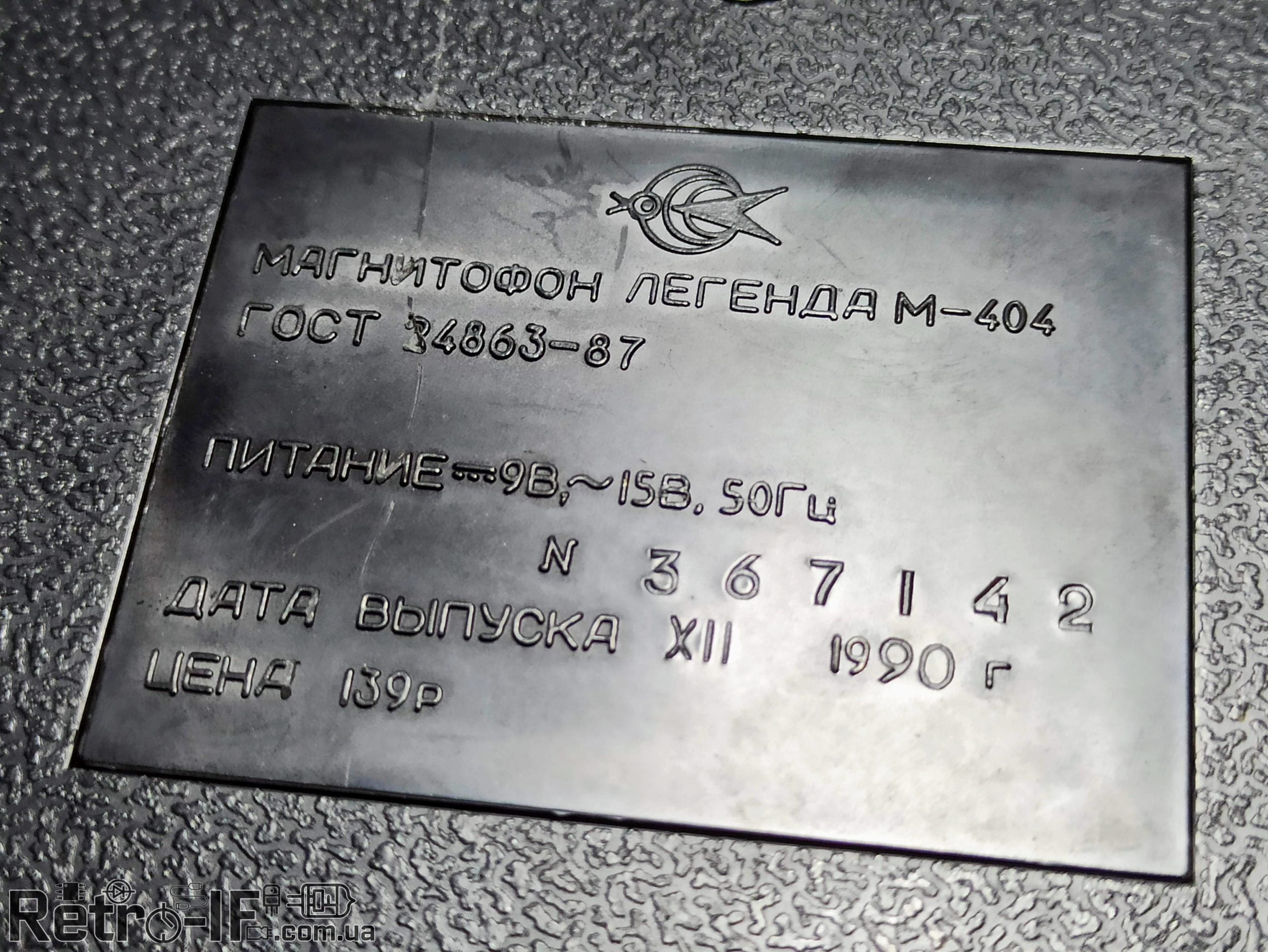

    Шильдик
Фотографии снаружи

Фотографии плат

  • Legenda M 404 Retro IF 010 scaled
  • Legenda M 404 Retro IF 012 scaled
  • Legenda M 404 Retro IF 017 scaled
  • Legenda M 404 Retro IF 018 scaled
Платы магнитофона

Фотографии внутри

  • Legenda M 404 Retro IF 008 scaled
  • Legenda M 404 Retro IF 009 scaled
    Задняя крышка
  • Legenda M 404 Retro IF 011 scaled
    Механика
  • Legenda M 404 Retro IF 012 1 scaled
  • Legenda M 404 Retro IF 013 scaled
    Динамик 1ГД-42
  • Legenda M 404 Retro IF 014 scaled
    Ролики
  • Legenda M 404 Retro IF 015 scaled
    Микрофон
  • Legenda M 404 Retro IF 016 scaled
    Двигатель мотор
Магнитофон внутри

Схемы магнитофона

изображение 1
Принципиальная электрическая схема магнитофона Легенда-404 М-404
а – блок универсального усилителя
б – блок регулятора частоты вращения двигателя и трансформатора (переключатель рода работ в положении “Воспроизвидение”)
изображение 2
Расположение узлов и деталей на плате магнитофона Легенда-404 М-404
изображение 3
Кинематическая схема механизма транспортирования магнитной ленты магнитофона Легенда М-404

Содержание драгметаллов, Легенда М-404 по фото.
