Опис
Unitra WS-503 Усилитель Рабочий 2х45Вт Стерео.
Внешнее Состояние на фото.
Рабочий, но нужна профилактика, резисторы, тумблера продуть, конденсаторы поменять.
4 выхода работают, но в каком-то положении резисторов.
Схема есть внизу на сайте!
Состояние внутри на фото.
В магазине можно осмотреть!

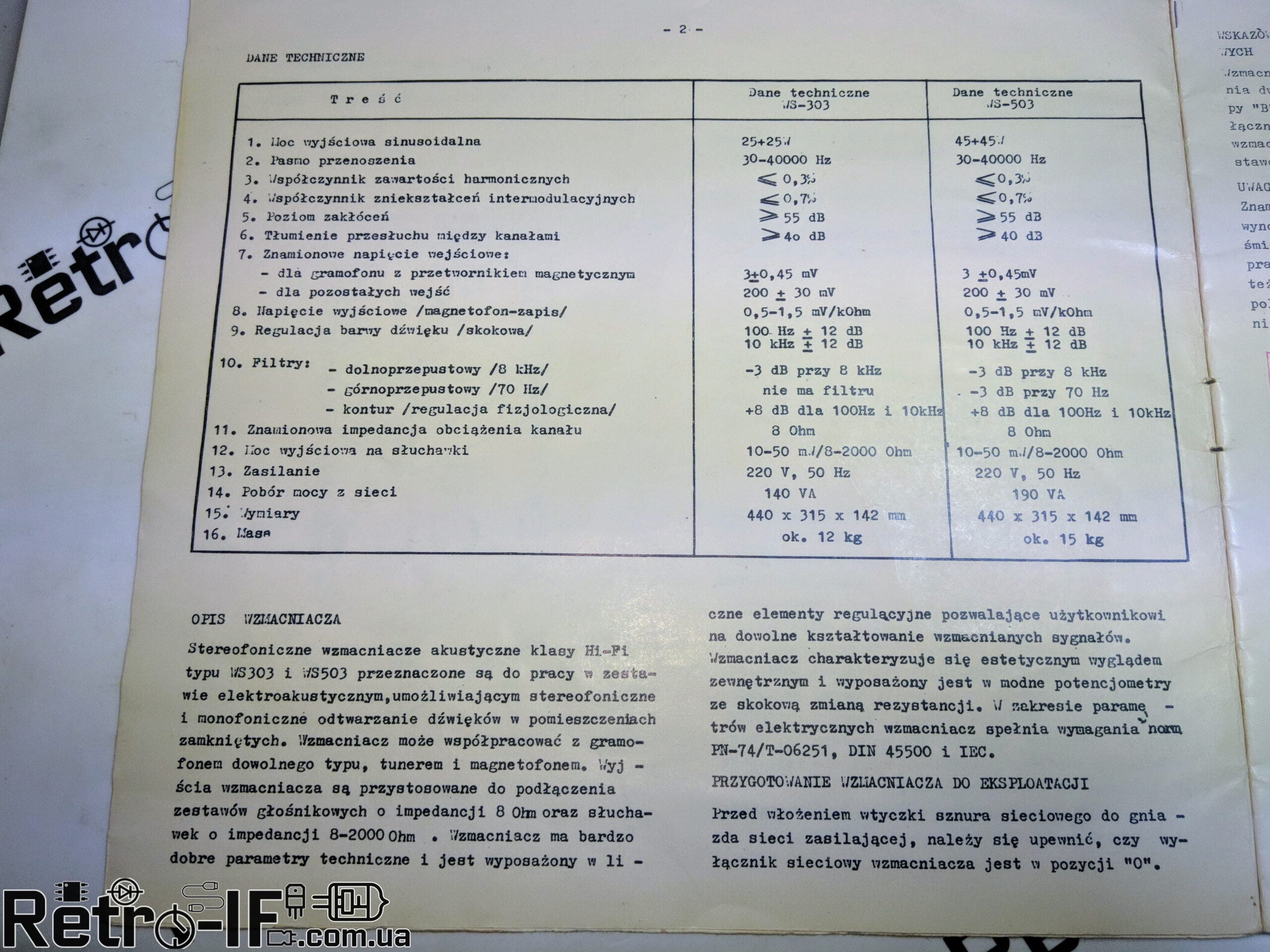

Характеристи Unitra WS-503
Регулювання: бас, сопрано, баланс
Функції: Контур, фільтри (70 Гц, 8 кГц)
Працює з 8 – 16 Ом колонами.
Вихідна потужність 2х45 Вт 8 Ом на канал
У підсилювачі потужності працюють транзистори TESLA KD503.
Споживання електроенергії 300 Вт
розміри; 44 х 32 х 15 см,
вага близько 15 кг.
1. Номінальна вихідна потужність 2 × 45 Вт
2. Номінальний опір 2 × 8 Ом
3. Нелінійні спотворення ≤0,3%
4. Діапазон частот 30 ÷ 35 000 Гц (-3 дБ)
5. Рівень шуму ≥55 дБ
6. Придушення перехресних переговорів між каналами ≥40 дБ
7. Придушення перехресних переговорів між входами ≥50 дБ
8. Частота втрат на вході ≥26 дБ
9. Вхідна чутливість / імпеданс:
– магнітний грамофон 3mV / 47kΩ
– тюнер 200mV / 470kΩ
-лінійний / допоміжний вхід 200mV / 470kΩ
– Касетофон 440mV / 220kΩ
10. Вхід касети 0,1 ÷ 2мВ / кОм
11. Вихідна потужність для виходу
навушники / імпеданс / 10 ÷ 50 мВт / 8 ÷ 2000 Ом
12. Діапазон регулювання тону:
– 100 Гц / ± 13 дБ /
-сопрано 10 кГц / ± 13 дБ /
13. Контур:
– 100 Гц / + 8 дБ /
-сопрано 10 кГц / + 8 дБ /
14. Фільтр низьких частот 8 кГц / – 3dB /
15. Високочастотний фільтр 70 Гц / – 3dB /
16. Споживана потужність 190 Вт
17. Блок живлення 220В
18. Розміри 440 × 142 × 315 / ширина, висота, глибина, глибина,
19. Вага: 9 кг
20. Трансформатор TS-200/5 С

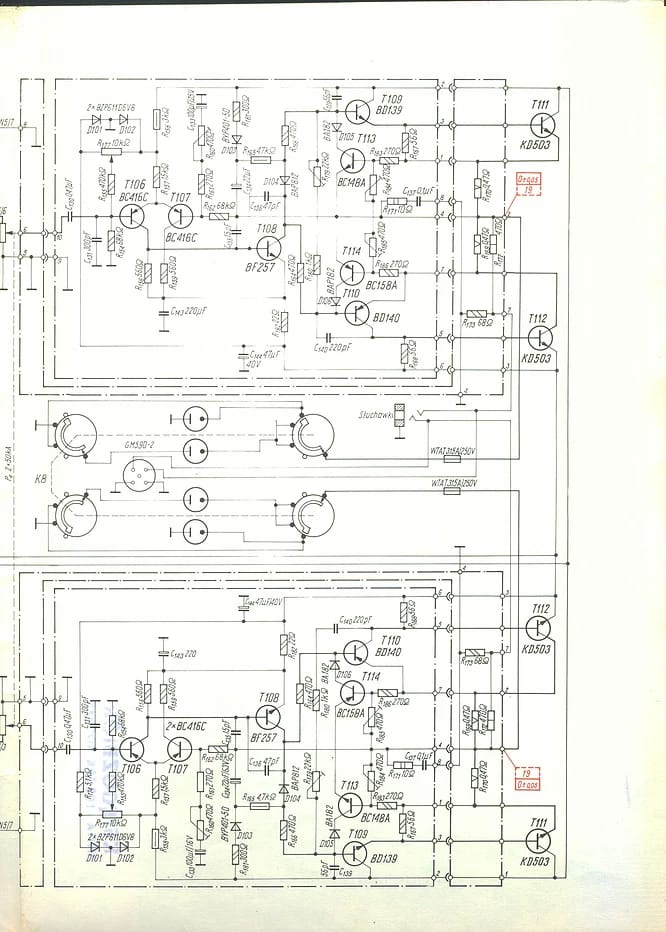

Схема усилителя Unitra WS-503
