Опис

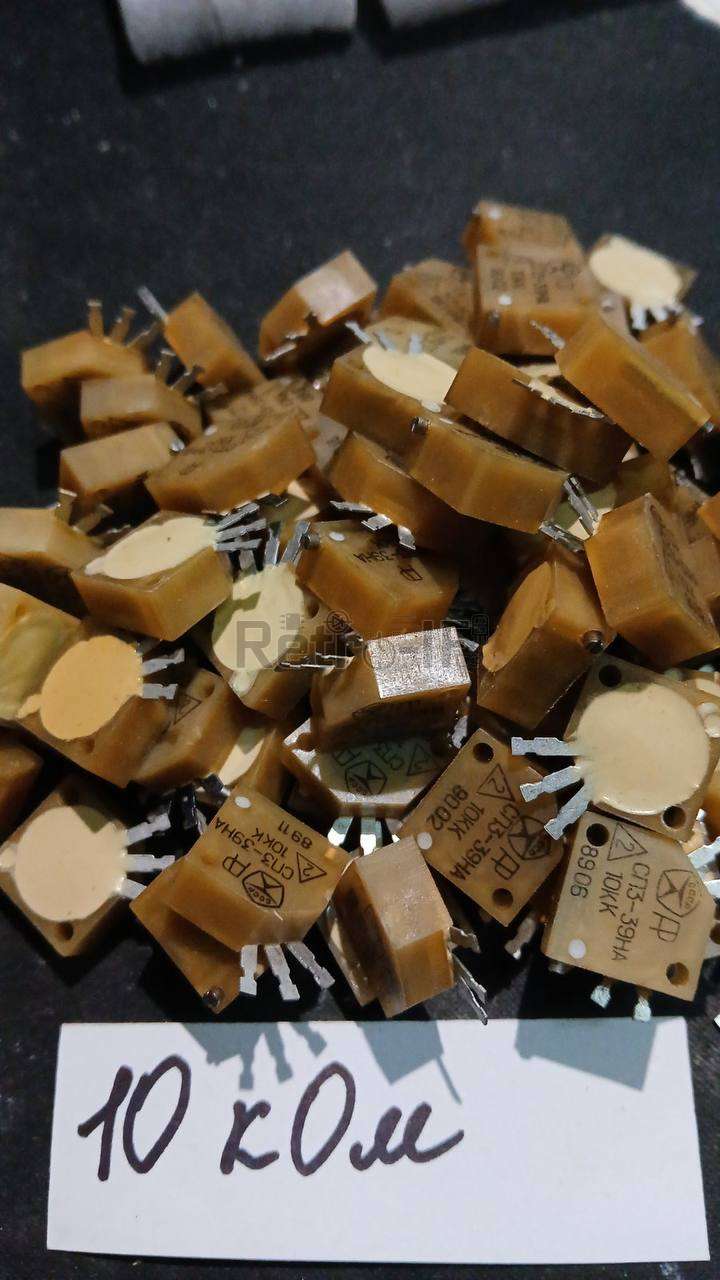

СП3-39НА 10кОм 1Вт

10 кОм = 10 000 Ом = 0.01 МОм

Резистори СП3-39А, СП3-39НА підстроювальні одинарні багатооборотні з круговим переміщенням рухомої системи. Призначені для роботи в ланцюгах постійного та змінного струмів у безперервних та імпульсних режимах.
Залежно від способу монтажу резистори виготовляють:
– СП3-39А – для друкованого монтажу;
– СП3-39НА – для навісного монтажу.
Проміжні значення номінальних опорів відповідають ряду Е6 з  допусками ±10, ±20%.
Функціональна характеристика – лінійна А.

Основні технічні параметри резисторів СП3-39А, СП3-39НА

• Діапазон номінальних опорів: 10 Ом — 2,2 МОм

• Номінальна потужність: 1,0 Вт

• Гранична робоча напруга: 250 В

• Рівень власних шумів, не більше: 30 мкВ/В

• Мінімальний опір, не більше: 2,0 Ом

• Відхилення від лінійності, не більше: 20 %

• Зносостійкість, не менше: 200 циклів

• Відносна вологість повітря (при +35 °C): 98 %

• Температура навколишнього середовища: від -60 до +155 °С

• Мінімальне напрацювання, не менше: 20 000 годин

• Маса резистора, не більше: 3,0 г

Розшифрування позначення резистора СП3-39НА 1Вт 10К

• СП — умовне позначення підкласу: резистори змінні (сопротивления переменные).

• 3 — група за матеріалом резистивного елемента: непроволочний композиційний плівковий.

• 39 — реєстраційний номер розробки конкретного типу резистора.

• НА — варіант конструктивного виконання (можливі варіанти: А або НА).

• 1Вт — номінальна потужність розсіювання та одиниця її вимірювання (Вати).

• 10К — номінальний опір та літерне позначення одиниці вимірювання (у даному випадку 10 кОм).

• Х — величина допуску (відхилення від номіналу) у відсотках.

• Х — позначення відповідних технічних умов (ТУ).
