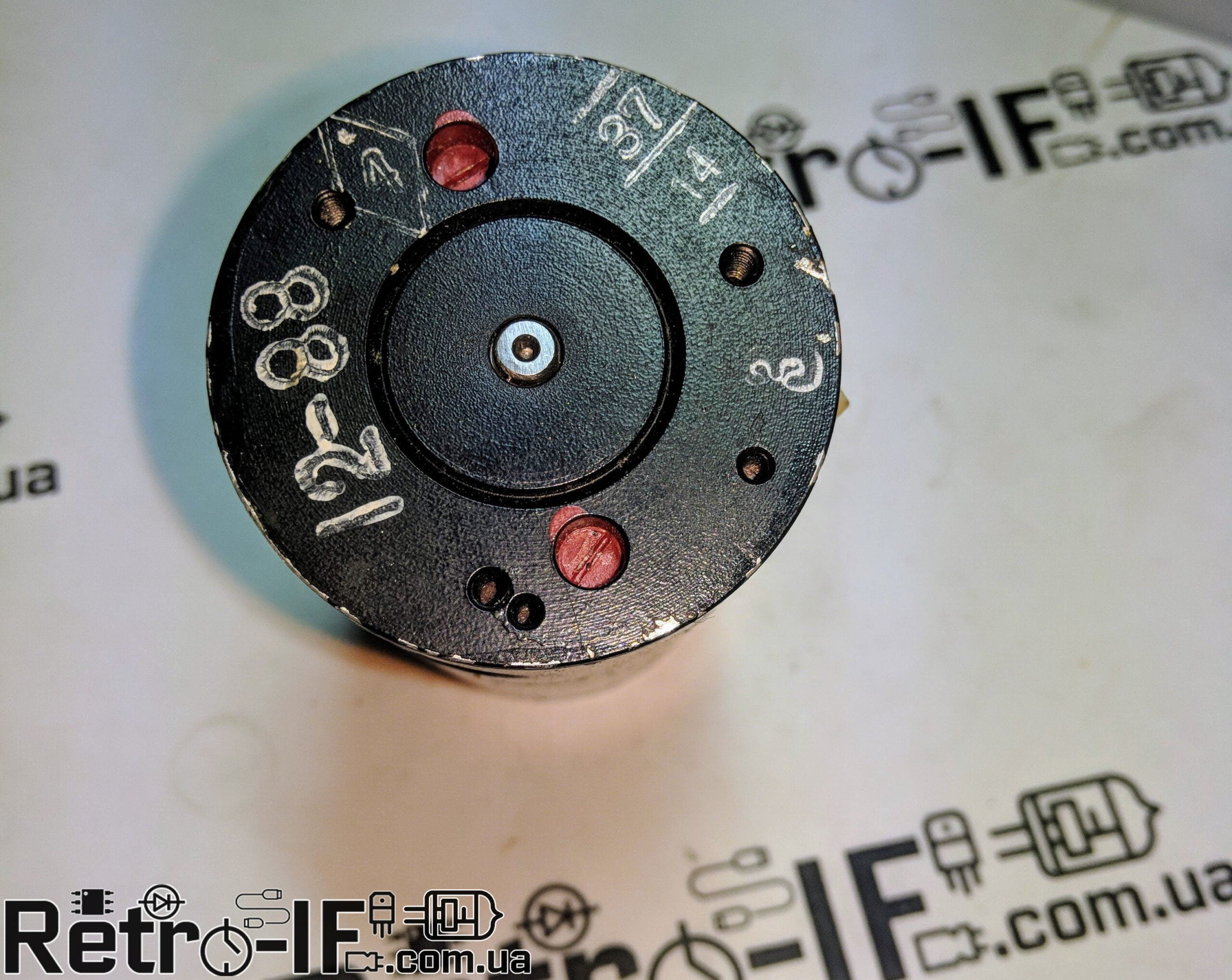

ДСР-22-1 Электродвигатель Постоянного Тока

Электродвигатель постоянного тока ДСР-22

Также этот сельсин может называться: ДСР 22, ДСР22, dsr-22, dsr 22, dsr22.

ДСР-22 электродвигатель постоянного тока с электромагнитным возбуждением и стабилизацией частоты вращения предназначен для применения в различных автоматических устройствах и системах, а также в авиационной аппаратуре.
ДСР-22-1 двигатель постоянного тока малой мощности.
Двигатели серии ДСР выполняются с электромагнитным возбуждением, со стабилизацией частоты вращения.
Для стабилизации частоты вращения используется встроенный центробежный контактный регулятор частоты вращения.
Двигатели ДСР-21, ДСР-22, ДСР-23 выполнены с одним валом.
Двигатели ДСР-14 выполнены с двумя выходными концами вала, размеры которых одинаковые.
Крепление двигателя – торцевое.
Режим работы – продолжительный.
Напряжение питания 27 В, полезная мощность 3 Вт.

Технические характеристики ДСР-22-1:

Напряжение питания – 27 В.
Номинальная частота вращения – 4800 об./мин.
Полезная мощность – 3 Вт.

Номинальная мощность потребляемая из сети – 18,9 Вт.
Номинальный вращающий момент электродвигателя ДСР-22 – 5,88 Н·см.
Потребляемый ток – не более 0,7 А.
Коэффициент полезного действия – не менее 15%.

Крепление двигателя – торцевое.
Режим работы – продолжительный.

Габаритные размеры:
– диаметр – 40 мм;
– длина – 88,5 мм.
Масса – не более 300 г.

Для стабилизации частоты вращения в электродвигателе используется встроенный центробежный контактный регулятор частоты вращения.

Условия эксплуатации:

Температура окружающего воздуха – от -60° С до +50° С.
Относительная влажность при +20° С – до 98%.

Вибрационные нагрузки:
– диапазон частот – от 20 Гц до 80 Гц;
– ускорение – 40 м/с².
Ударные нагрузки – 120 м/с².
